¿Qué son las paletas de una bomba de vacío?

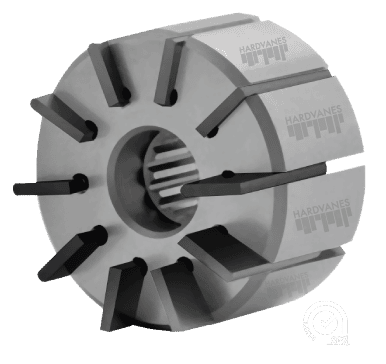

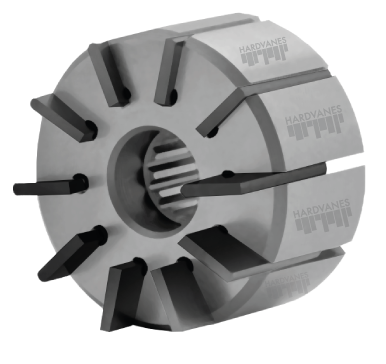

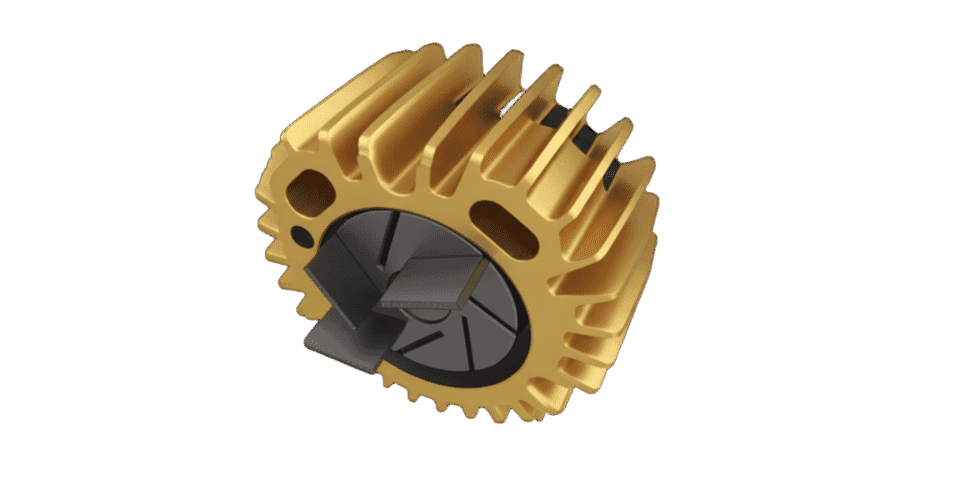

Son las piezas rectangulares que se deslizan en las ranuras del rotor de una bomba de vacío o de un compresor rotativo de paletas. Al girar, la fuerza centrífuga las empuja contra el cilindro y forman las cámaras que aspiran y comprimen el aire. En las bombas que trabajan en seco suelen ser de carbono-grafito.
¿Es lo mismo paleta, aleta o álabe de una bomba de vacío?
Sí: según el país y el sector, la misma pieza se llama paleta, aleta o álabe; en inglés, vane. Es el recambio (o repuesto) que se desliza en las ranuras del rotor de las bombas de vacío y los compresores rotativos de paletas. En HARDVANES las llamamos paletas y se venden por juegos completos para cada modelo de bomba.
¿Cómo sé qué paletas necesita mi bomba?
Con la marca, el modelo completo y la referencia original de la paleta, por ejemplo la referencia WN en Becker. Con esos datos puedes buscarla por modelo o referencia en el catálogo HARDVANES. Si la bomba no tiene placa, envía fotos nítidas del equipo y de la paleta; a veces hace falta una muestra física.
¿Cómo se mide una paleta de bomba de vacío?

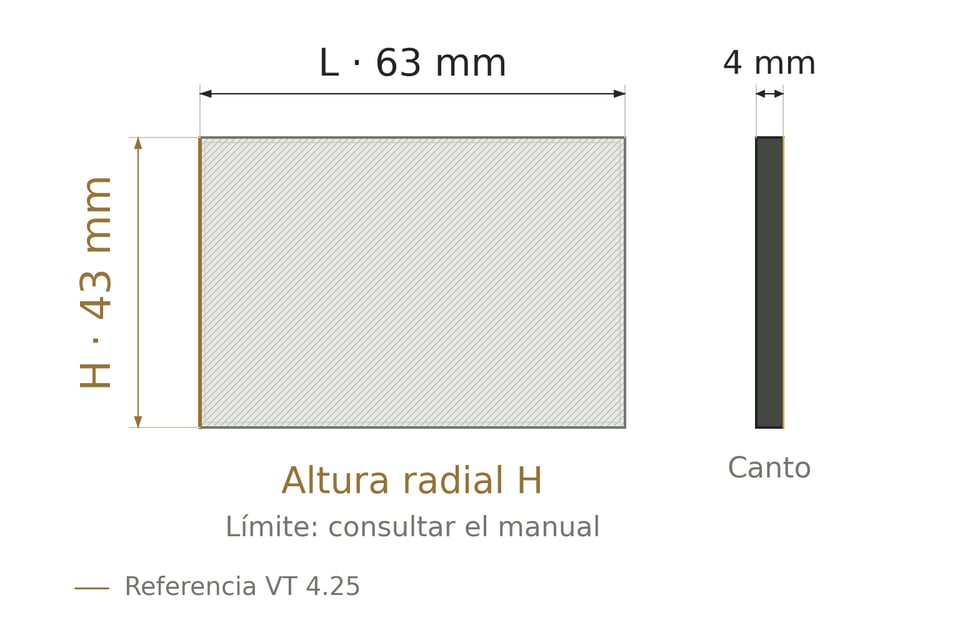

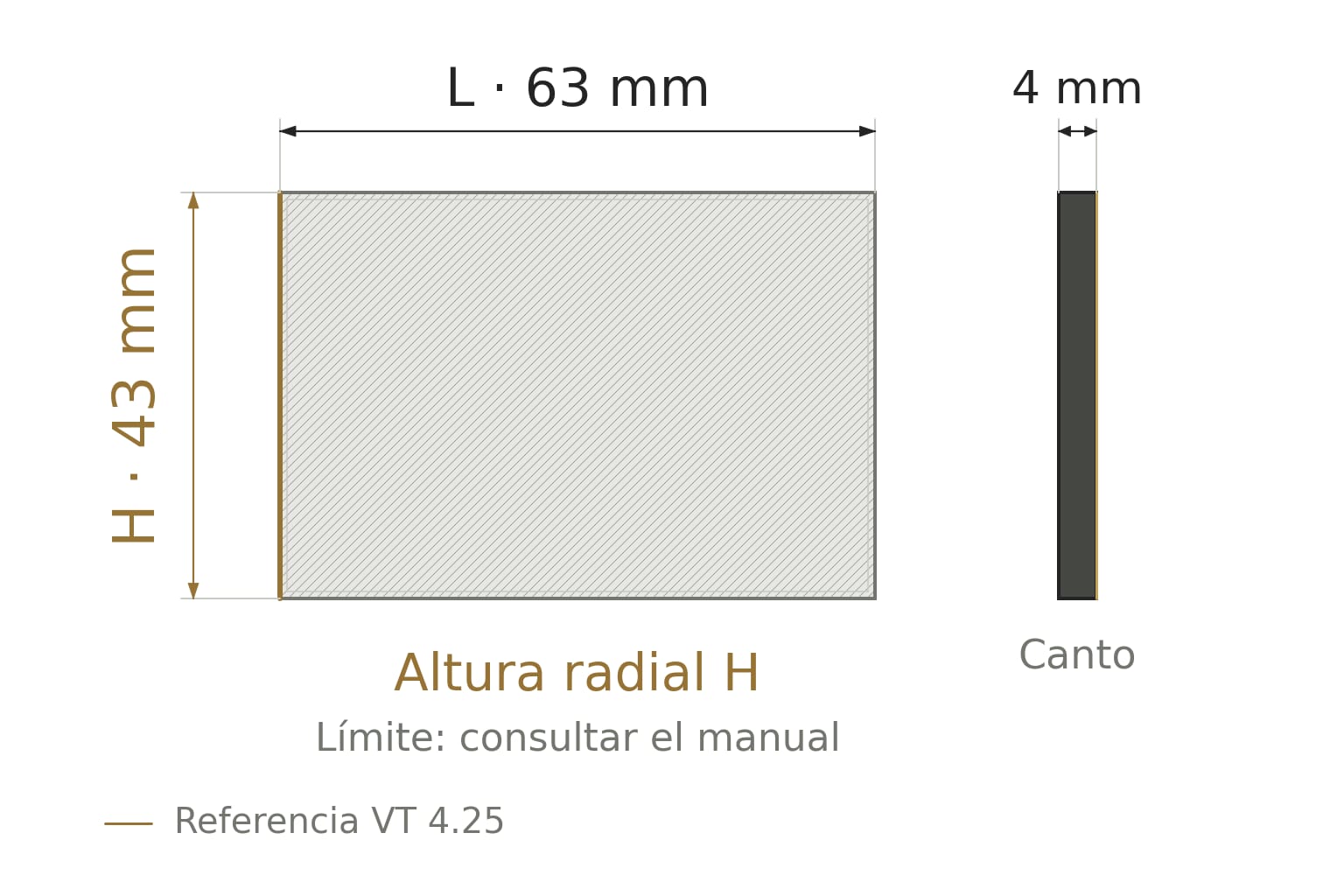

Con un pie de rey y en milímetros: el largo, de extremo a extremo en el eje del rotor; el ancho, de canto a canto (la altura de la paleta), y el espesor, entre las dos caras. Si la paleta está desgastada, el ancho original se confirma con la referencia, una muestra o el plano.
No tengo la paleta: ¿puedo daros las medidas del rotor?
Sí. El largo de la ranura del rotor es el largo de la paleta, el ancho de la ranura es su espesor y la profundidad de la ranura es su ancho. Mide también el diámetro del rotor, cuenta las ranuras e indica si son radiales o inclinadas. Sirve para rotores con eje, con buje o cortos de gran diámetro. Revisamos el ajuste antes de fabricar.
¿Para qué marcas de bombas tenéis paletas?
Para Becker, Busch, Rietschle, Orion, DVP, Heidelberg, Gast, Duravane, Republic y Schmalz, con 176 juegos en el catálogo HARDVANES. Puedes buscarlas por marca, modelo, referencia original, referencia HARDVANES o medidas; si tu referencia no aparece, se estudia su fabricación a medida.
¿En qué industrias se usan las paletas HARDVANES?
En las principales industrias del vacío, con clientes en 43 países: imprentas, artes gráficas, la industria de la madera, alimentación y envasado, laboratorios, robótica, la industria del plástico, construcción y electrónica. Allí donde trabaja una bomba de vacío o un compresor rotativo de paletas, la paleta se elige por la marca y el modelo de la bomba, sus medidas y el material adecuado para la aplicación.
¿Las paletas HARDVANES son compatibles con las originales?
Sí: son paletas de alto rendimiento compatibles 100 % con las originales de cada referencia. La compatibilidad se confirma por modelo de bomba, medidas, material y número de paletas del juego.
¿Cuándo hay que cambiar las paletas?
Cuando alcanzan la cota de desgaste que indica el manual de tu modelo o presentan daños como grietas o desconchados. El desgaste se mide por la pérdida de altura (H), entre los dos cantos largos. No existe una altura mínima ni una duración en horas válida para todas las bombas.
¿Por qué se rompe una paleta antes de tiempo?
Las causas pueden ser un montaje incorrecto, la contaminación, el desgaste mecánico, las obstrucciones o un material inadecuado para el equipo. Detén la bomba y revisa el conjunto antes de montar paletas nuevas; conserva los fragmentos y anota las horas desde el último cambio, el material instalado y el estado de los filtros.
¿Por qué pierde vacío mi bomba?
Puede deberse al desgaste de las paletas, a fugas, a filtros obstruidos o a contaminación. Revisa el conjunto según el manual antes de decidir qué piezas sustituir y compara mediciones equivalentes: una lectura en el proceso y otra en la bomba pueden describir situaciones distintas.
¿Hacia dónde va el bisel de la paleta?
Depende del modelo: la posición del bisel se comprueba en el manual de la bomba y de la referencia concreta. No debe deducirse por el logotipo, el color, una fotografía de otra bomba ni una regla genérica sobre el sentido de giro.
¿Se engrasan las paletas de grafito?
No. En las bombas que trabajan en seco no se añade aceite ni grasa a las paletas de carbono-grafito ni a la cámara. Los rodamientos pueden tener un mantenimiento distinto: consulta el manual.
¿Qué material elijo: carbono-grafito, G11++ o Kevlar?
El que especifica tu equipo. La elección depende del diseño de la bomba, del funcionamiento en seco o lubricado, de la temperatura, de la carga y de la referencia prevista. No es correcto intercambiar materiales solo porque coincidan las dimensiones.
¿Qué propiedades tiene el carbono-grafito EKVAC EVO+?

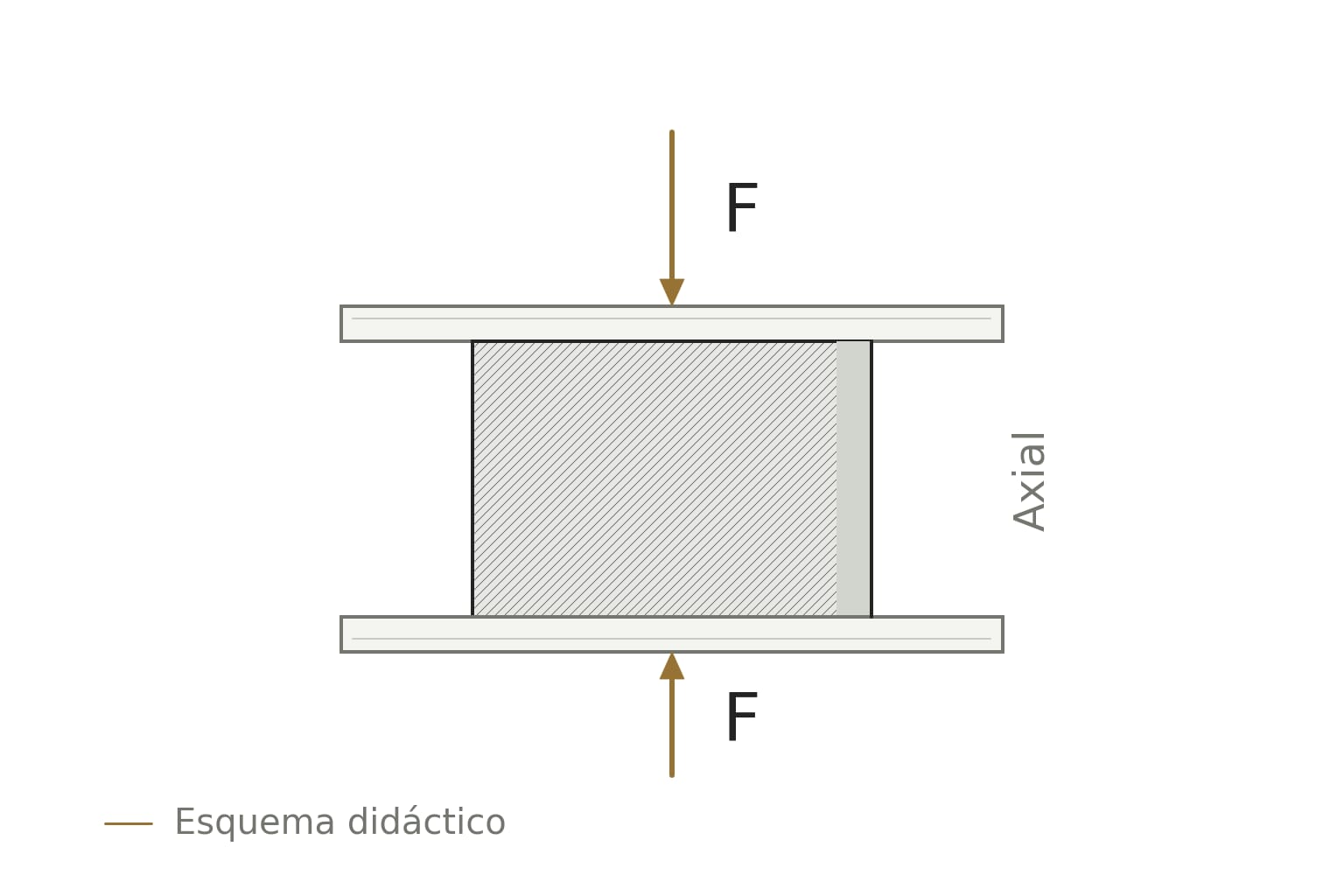

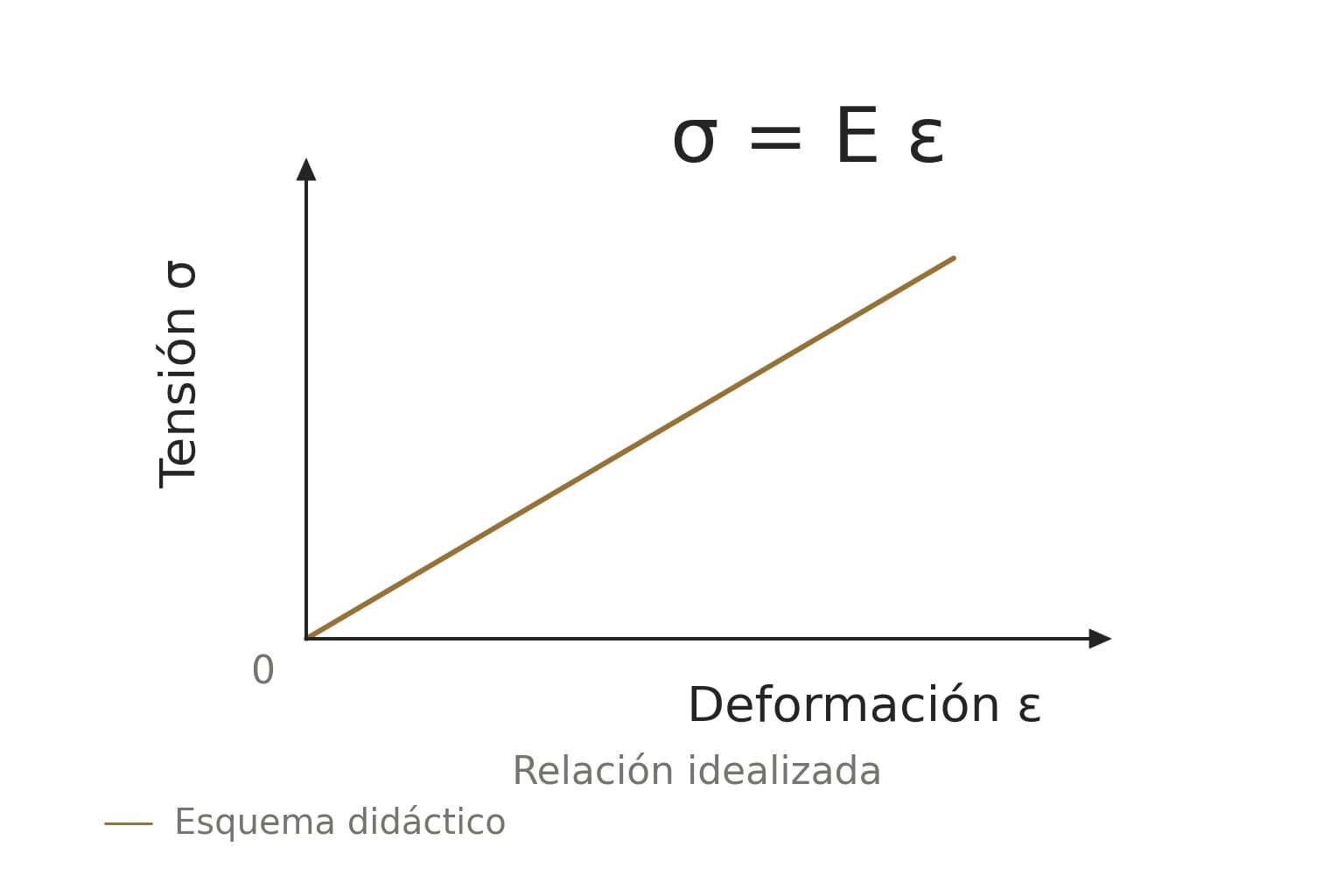

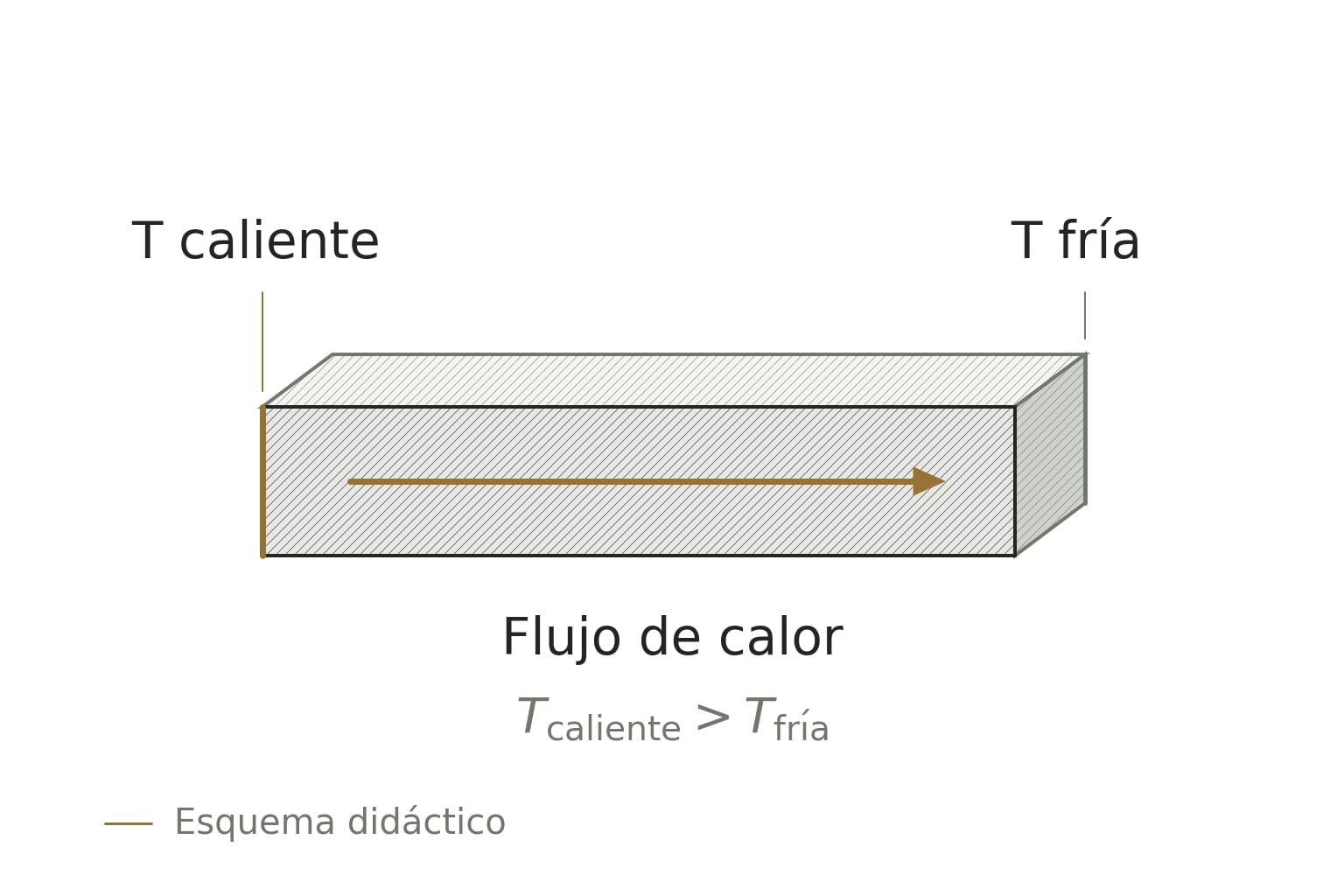

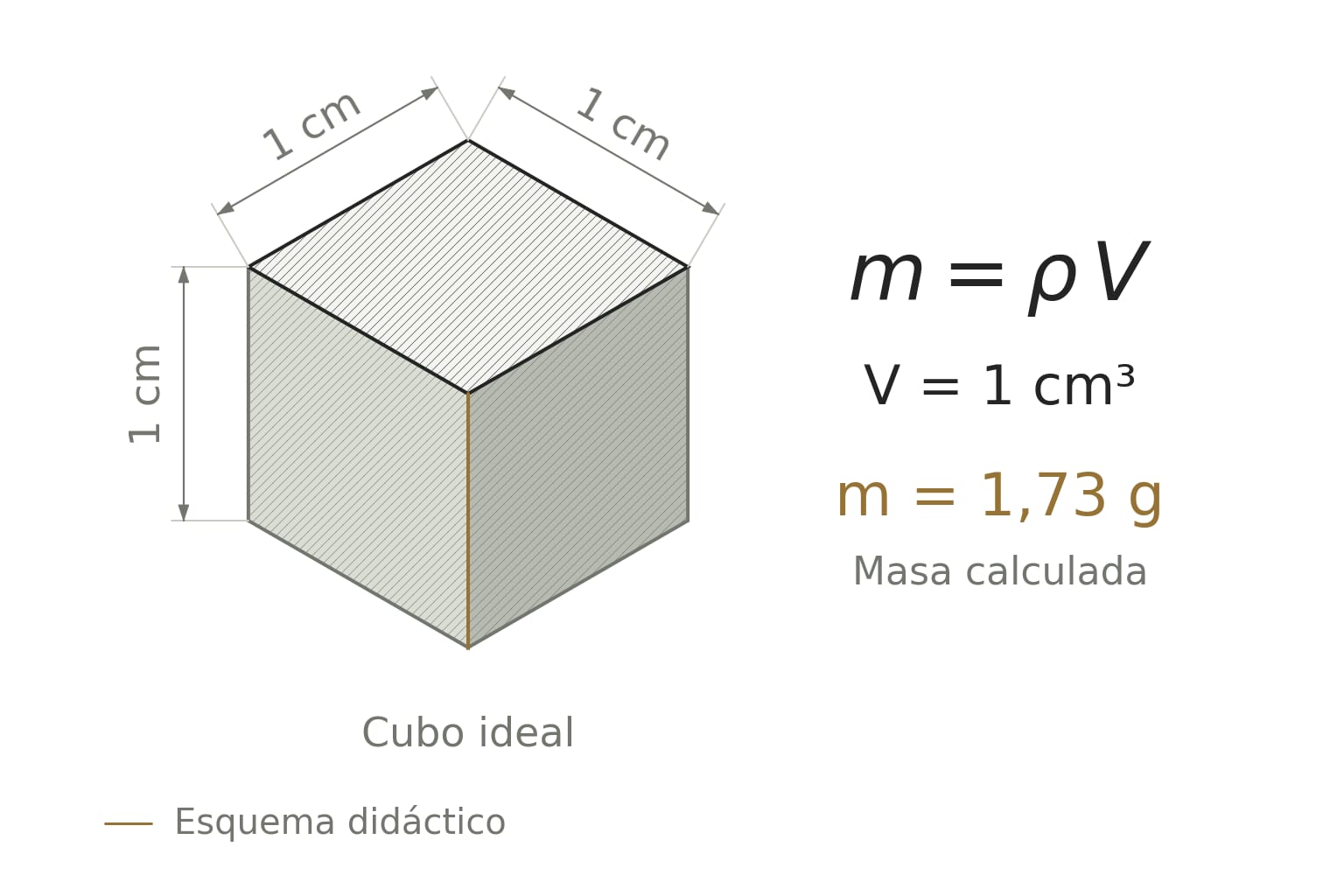

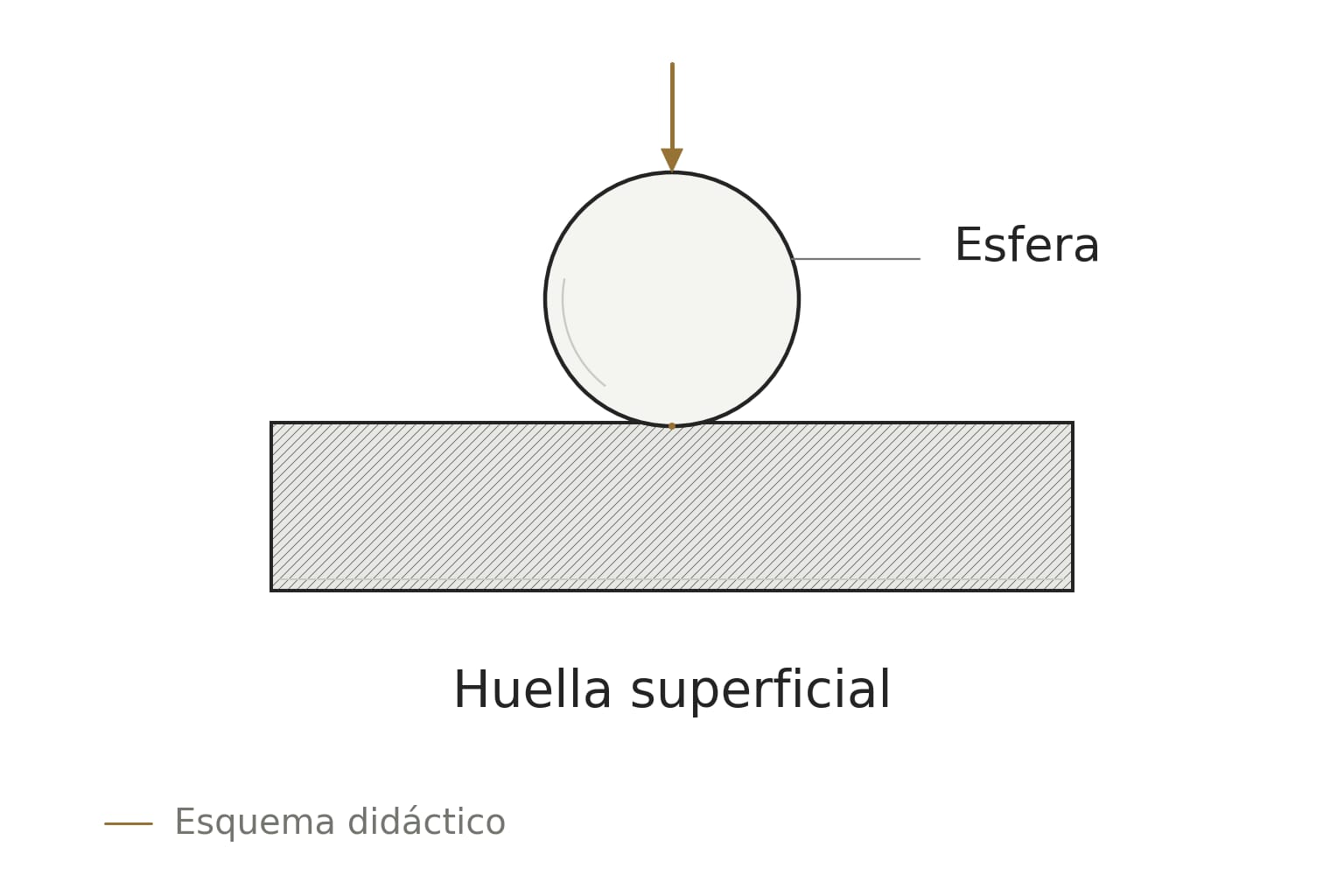

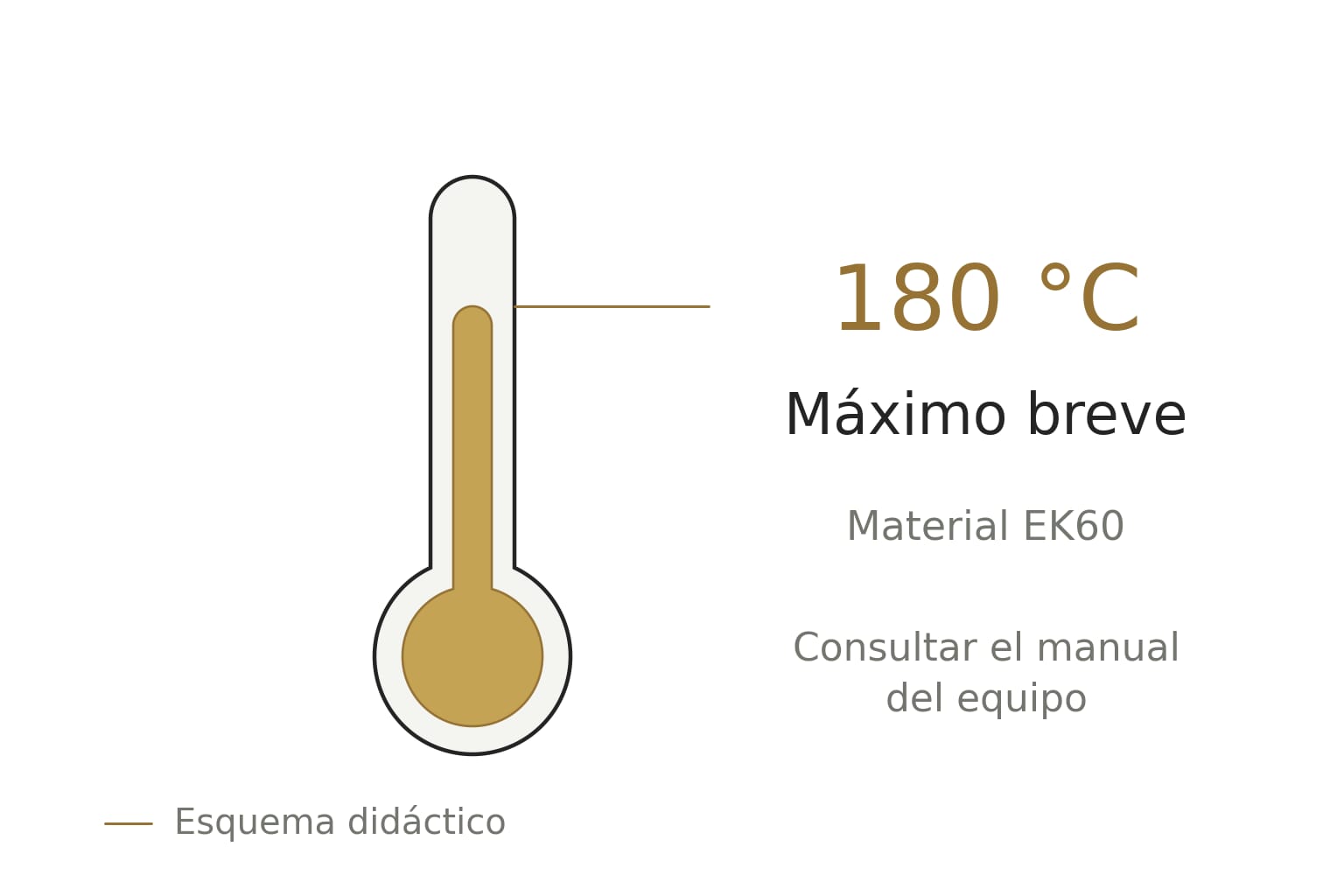

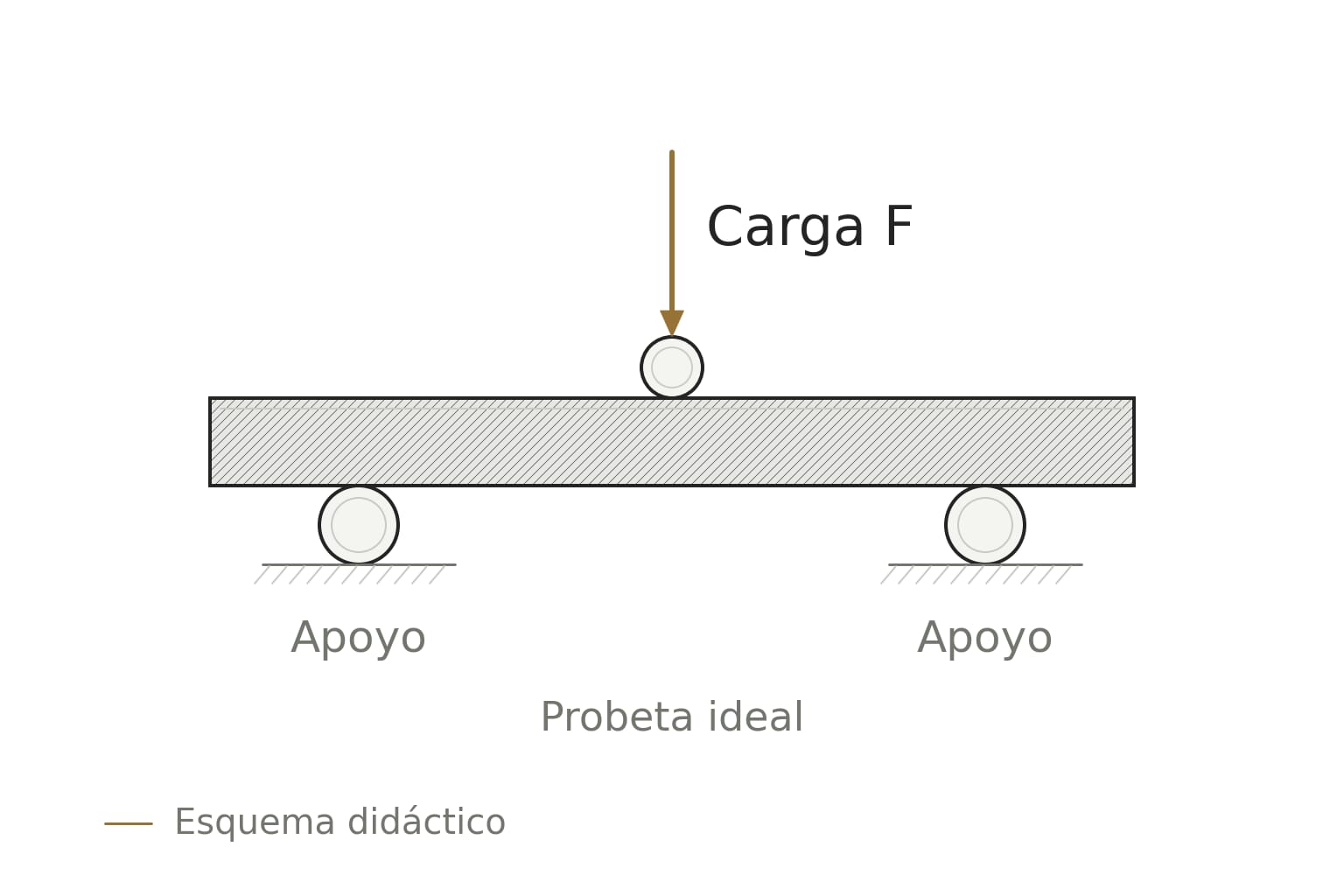

Es el carbono-grafito de las paletas HARDVANES: resistencia a flexión de 80 MPa y a compresión de 120 MPa, módulo de Young de 22 GPa, dureza Rockwell de 80 HR5/100, densidad de 1,73 g/cm³ sin porosidad abierta, conductividad térmica de 6 W/(m·K), dilatación térmica de 11 × 10⁻⁶ K⁻¹ (20–200 °C) y temperatura máxima de 180 °C en exposición breve.
¿Qué temperatura soportan las paletas de fibra epoxi G11++?
Hasta 220 °C. Aun así, el material de las paletas debe ser el que especifica tu equipo según su diseño, temperatura de trabajo y carga.
¿Qué propiedades tiene la fibra epoxi G11++ de las paletas HARDVANES?
Es un laminado de tejido de vidrio y resina epoxi de tipo G-11/220: resistencia a flexión de 340 MPa, módulo de flexión de 24 GPa, resistencia a tracción de 300 MPa, a compresión de 350 MPa y al impacto (Charpy) de 33 kJ/m², densidad de 1,7–2,0 g/cm³ e índice de temperatura de 220 °C. Son valores de referencia del laminado; el material y la aplicación se revisan en cada caso.
¿Cómo identifico una paleta HARDVANES?

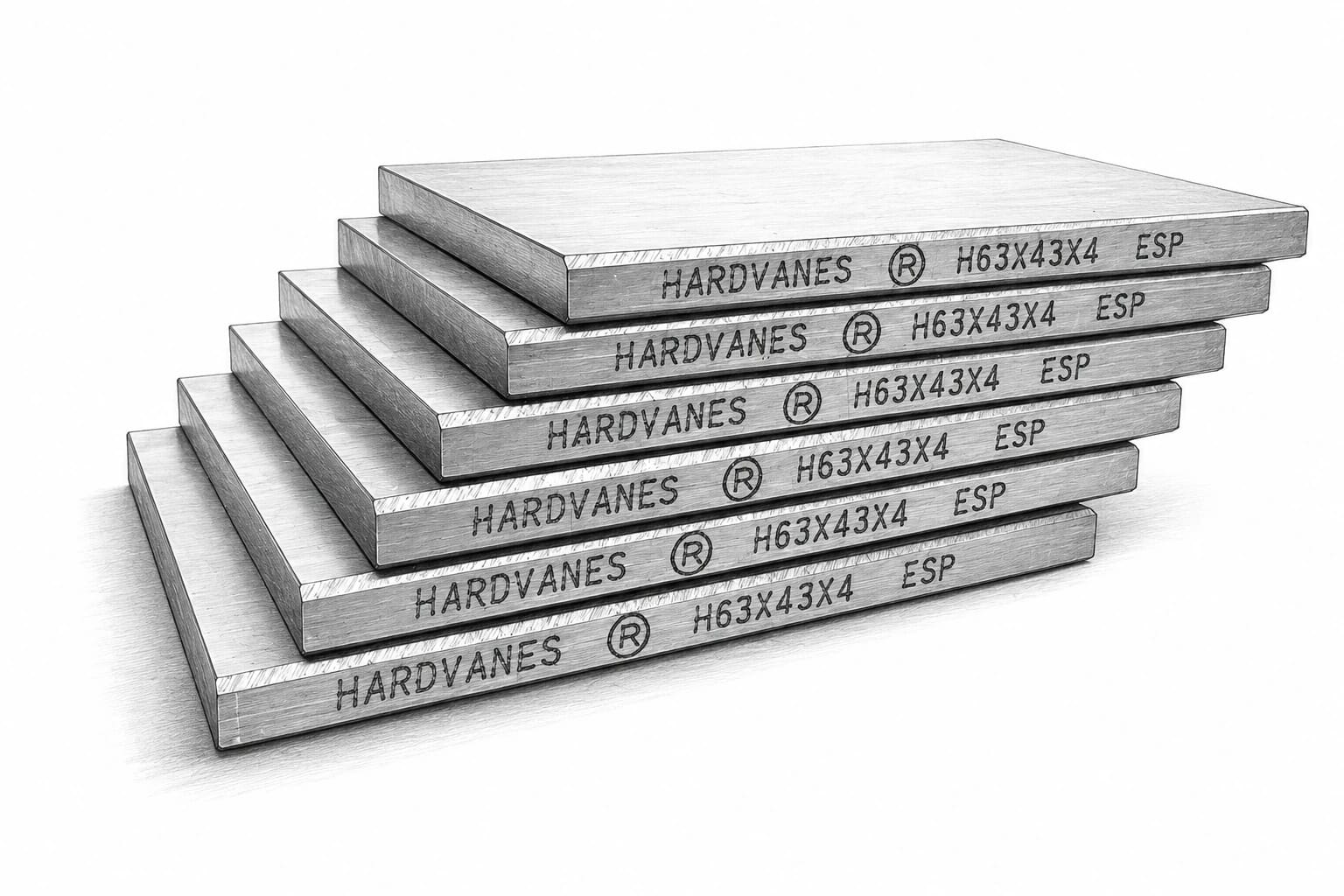

Por el grabado láser del canto opuesto al bisel: la marca HARDVANES®, la referencia de la paleta (por ejemplo, H320X55X6), ESP de fabricada en España y HIGH PERFORMANCE. Se graba en la última fase, cuando la pieza ya está medida y aprobada.
¿Dónde se fabrican las paletas HARDVANES?
En España. El mecanizado (corte, rectificado, fresado y pulido) se hace en Barcelona; en las paletas de carbono-grafito EKVAC EVO+, el material procede de Alemania. Desde Barcelona se envían a clientes de 43 países.
¿Cómo se verifica cada paleta antes de enviarla?
Con pie de rey digital, al terminar el mecanizado: el largo y, en tres sectores de la pieza, el ancho y el espesor. Solo las paletas que cumplen sus cotas pasan al grabado láser y al embalaje.
¿Fabricáis paletas a medida?
Sí. Fabricamos paletas a medida desde 4 unidades, a partir de una muestra, un plano, un archivo CAD o las medidas de la pieza. En carbono-grafito, hasta 400 mm de largo y 8 mm de espesor; por encima de esas medidas, consúltanos. Antes de fabricar revisamos material, geometría y viabilidad. El mecanizado se hace en Barcelona.
¿Hay pedido mínimo?
En fabricación a medida, el pedido mínimo es de 4 unidades. En las referencias de catálogo, cada ficha indica qué incluye el juego; consulta la disponibilidad si necesitas varias unidades.
¿Puedo cambiar una sola paleta del juego?
Sigue las instrucciones del fabricante. Si exige sustituir el juego completo, no mezcles paletas nuevas y usadas: pueden desgastarse o comportarse de forma diferente.

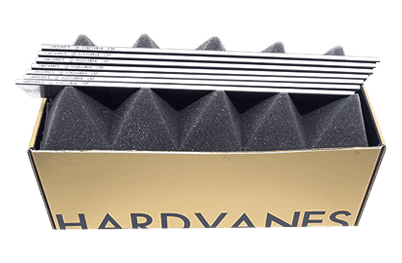

¿Cuántas paletas trae un juego (kit) de paletas?
Las que necesita el rotor de tu modelo de bomba: el número cambia de un modelo a otro. Cada ficha indica cuántas unidades incluye la referencia de venta; compáralo con el número de ranuras del rotor antes de comprar.
¿Qué hago si mi referencia está descatalogada?
Envía la muestra o el plano y los datos del equipo. A partir de esa información estudiamos una fabricación a medida.
¿Hacéis envíos fuera de España?
Sí. HARDVANES tiene clientes en 43 países y envía desde Gavà (Barcelona): con GLS a España y Portugal y con DHL Express al resto de países. La disponibilidad y el plazo dependen de la referencia y del destino.
¿Qué formas de pago aceptáis?
Tarjeta Mastercard, transferencia bancaria, PayPal y Wise.
