Paletas Becker KVX / KDX 3.60 y 3.80 Serie X · 4 paletas
Precio a consultar
HARDVANESSERIE X · GRAFITO ESPECIAL
HIGH PERFORMANCE SPECIAL CARBON GRAPHITE
Paletas Becker KVX / KDX 3.60 / 3.80 de grafito especial, Serie X. Precio, disponibilidad y plazo: consultar. Confirma la variante y el Index con una foto de la placa.
HIGH PERFORMANCE SPECIAL CARBON GRAPHITE
- PALETAS
POR JUEGO - 4
- MEDIDAS NOMINALES
DE REFERENCIA - 170 × 37 × 4 mm
- REFERENCIA
HARDVANES - H170374/4
Otros idiomas / Languages
English
Becker KVX / KDX 3.60 / 3.80 special graphite vanes, X Series. Price, availability and lead time on request. Confirm the variant and Index with a nameplate photograph.
Vanes per set: 4
Nominal reference dimensions: 170 × 37 × 4 mm
Original compatibility reference: 90140100004
WN reference: WN 124-252
Deutsch
Schieber Becker KVX / KDX 3.60 / 3.80 aus Spezialgraphit, Serie X. Preis, Verfügbarkeit und Lieferzeit auf Anfrage. Bestätigen Sie die Ausführung und den Index anhand eines Fotos des Typenschilds.
Schieber pro Satz: 4
Nennmaße zur Orientierung: 170 × 37 × 4 mm
Original-Vergleichsnummer zur Kompatibilitätsprüfung: 90140100004
WN-Referenz: WN 124-252
Русский
Лопатки Becker KVX / KDX 3.60 / 3.80 из специального графита, серия X. Цена, наличие и срок поставки — по запросу. Подтвердите модификацию и Index фотографией заводской таблички.
Количество лопаток в комплекте: 4
Номинальные справочные размеры: 170 × 37 × 4 mm
Оригинальный артикул для проверки совместимости: 90140100004
Обозначение WN: WN 124-252
Français
Palettes Becker KVX / KDX 3.60 / 3.80 en graphite spécial, Série X. Prix, disponibilité et délai : nous consulter. Confirmez la variante et l'Index à l'aide d'une photo de la plaque signalétique.
Palettes par jeu: 4
Dimensions nominales de référence: 170 × 37 × 4 mm
Référence d’origine de compatibilité: 90140100004
Référence WN: WN 124-252
Italiano
Palette Becker KVX / KDX 3.60 / 3.80 in grafite speciale, Serie X. Prezzo, disponibilità e tempi: su richiesta. Conferma la variante e l'Index con una foto della targhetta.
Palette per set: 4
Dimensioni nominali di riferimento: 170 × 37 × 4 mm
Riferimento originale di compatibilità: 90140100004
Riferimento WN: WN 124-252
Português
Palhetas Becker KVX / KDX 3.60 / 3.80 de grafite especial, Série X. Preço, disponibilidade e prazo: sob consulta. Confirme a variante e o Index com uma foto da placa.
Palhetas por conjunto: 4
Dimensões nominais de referência: 170 × 37 × 4 mm
Referência original de compatibilidade: 90140100004
Referência WN: WN 124-252
简体中文
Becker KVX / KDX 3.60 / 3.80特种石墨旋片，X 系列。价格、供货情况及交期请咨询。请提供铭牌照片，以确认具体配置和 Index。
每套旋片数量: 4
参考公称尺寸: 170 × 37 × 4 mm
用于核对兼容性的 原厂零件编号: 90140100004
WN 编号: WN 124-252
Nederlands
Schuiven Becker KVX / KDX 3.60 / 3.80 van speciaal grafiet, X-serie. Prijs, beschikbaarheid en levertijd op aanvraag. Bevestig de uitvoering en de Index met een foto van het typeplaatje.
Schuiven per set: 4
Nominale referentieafmetingen: 170 × 37 × 4 mm
origineel referentienummer voor compatibiliteit: 90140100004
WN-referentie: WN 124-252
Suomi
Erikoisgrafiittilamellit Becker KVX / KDX 3.60 / 3.80, X-sarja. Hinta, saatavuus ja toimitusaika: kysy tarjous. Vahvista laiteversio ja Index-tunnus tyyppikilven valokuvan avulla.
Lamellien määrä sarjassa: 4
Ohjeelliset nimellismitat: 170 × 37 × 4 mm
alkuperäinen viitenumero yhteensopivuuden tarkistamiseen: 90140100004
WN-viitenumero: WN 124-252
Svenska
Lameller Becker KVX / KDX 3.60 / 3.80 av specialgrafit, X-serien. Pris, tillgänglighet och leveranstid: på förfrågan. Bekräfta variant och Index med ett foto av typskylten.
Lameller per sats: 4
Nominella referensmått: 170 × 37 × 4 mm
originalreferens för kompatibilitet: 90140100004
WN-referens: WN 124-252
Norsk bokmål
Lameller Becker KVX / KDX 3.60 / 3.80 av spesialgrafitt, X-serien. Pris, tilgjengelighet og leveringstid: på forespørsel. Bekreft variant og Index med et bilde av typeskiltet.
Lameller per sett: 4
Nominelle referansemål: 170 × 37 × 4 mm
originalreferanse for kompatibilitet: 90140100004
WN-referanse: WN 124-252
Lietuvių
Specialiojo grafito mentelės Becker KVX / KDX 3.60 / 3.80, X serija. Kainos, prieinamumo ir pristatymo termino teiraukitės. Variantą ir Index patvirtinkite pateikdami duomenų lentelės nuotrauką.
Mentelių skaičius komplekte: 4
Orientaciniai vardiniai matmenys: 170 × 37 × 4 mm
originalus kodas suderinamumui nustatyti: 90140100004
WN kodas: WN 124-252
Latviešu
Speciālā grafīta lāpstiņas Becker KVX / KDX 3.60 / 3.80, X sērija. Cenu, pieejamību un piegādes termiņu precizējiet pēc pieprasījuma. Variantu un Index apstipriniet ar datu plāksnītes fotoattēlu.
Lāpstiņu skaits komplektā: 4
Nominālie izmēri uzziņai: 170 × 37 × 4 mm
oriģinālais kods saderības noteikšanai: 90140100004
WN kods: WN 124-252
Čeština
Lamely Becker KVX / KDX 3.60 / 3.80 ze speciálního grafitu, řada X. Cena, dostupnost a dodací lhůta na vyžádání. Variantu a Index ověřte pomocí fotografie typového štítku.
Počet lamel v sadě: 4
Orientační jmenovité rozměry: 170 × 37 × 4 mm
Původní objednací číslo pro ověření kompatibility: 90140100004
Kód WN: WN 124-252
Català
Paletes Becker KVX / KDX 3.60 / 3.80 de grafit especial, Sèrie X. Preu, disponibilitat i termini: a consultar. Confirma la variant i l'Index amb una fotografia de la placa.
Paletes per joc: 4
Mides nominals de referència: 170 × 37 × 4 mm
Referència original de compatibilitat: 90140100004
Referència WN: WN 124-252
العربية
ريش Becker KVX / KDX 3.60 / 3.80 من الجرافيت الخاص، سلسلة X. يرجى الاستفسار عن السعر والتوفر ومدة التسليم. أكد النسخة وبيان Index بصورة للوحة البيانات.
عدد الريش في الطقم: 4
الأبعاد الاسمية المرجعية: 170 × 37 × 4 mm
الرقم المرجعي الأصلي للتحقق من التوافق: 90140100004
الرقم المرجعي WN: WN 124-252
4 PALETAS
170 × 37 × 4 mm
GRAFITO ESPECIAL
Ficha técnica
| Marca del recambio | HARDVANES |
|---|---|
| Producto | Juego de paletas de grafito especial |
| Contenido del juego | 4 paletas |
| Medidas nominales de referencia | 170 × 37 × 4 mm |
| Material | Grafito especial |
| Modelo de aplicación | Becker KVX / KDX 3.60 / 3.80 |
| Referencia Hardvanes | H170374/4 |
| Referencia de compatibilidad actual | 90140100004 |
| Código WN actual | WN 124-252 |
| Gama | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Precio, disponibilidad y plazo | A consultar |
| Comprobación de variante | Modelo completo, número de serie e Index de la placa del equipo |
Descripciones en 17 idiomas · 17 languages
Español
Paletas Becker KVX / KDX 3.60 / 3.80 de grafito especial
Juego de paletas Becker KVX / KDX 3.60 / 3.80 de grafito especial, dentro de la Serie X. La selección requiere comprobar el modelo completo, la variante, el número de serie y el Index de la placa antes de confirmar el suministro.
Datos del producto y compatibilidad
| Marca del recambio | HARDVANES |
|---|---|
| Modelo de aplicación | Becker KVX / KDX 3.60 / 3.80 |
| Serie | Serie X · Modelos especiales |
| Gama | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Material | Grafito especial para Serie X |
| Referencia original actual | 90140100004 |
| Código WN actual | WN 124-252 |
| SKU del catálogo | 90140100004 |
| Paletas por juego | 4 |
| Medidas nominales de referencia | 170 × 37 × 4 mm |
| Modelos compatibles indicados | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Precio, disponibilidad y entrega | Consultar |
Las medidas nominales sirven para orientar la consulta. Las variantes pueden requerir otro juego o medidas distintas; las cotas y tolerancias definitivas del recambio HARDVANES se confirman en la oferta.
Variantes documentadas para selección
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Los modelos y variantes de esta ficha se incluyen como referencias de selección. La compatibilidad definitiva se confirma con la placa y la documentación del equipo.
Función de las paletas
Las paletas se desplazan en las ranuras del rotor y trabajan contra la superficie interior del cuerpo de la bomba. Su geometría, material y estado influyen en el funcionamiento del equipo de vacío o presión.
Material y fabricación
La Serie X utiliza grafito especial seleccionado para esta aplicación. No debe sustituirse automáticamente por un juego de grafito estándar, aunque el nombre del modelo o las medidas parezcan similares.
Cómo elegir el juego correcto
- Comprueba el modelo completo de la placa y las referencias de la documentación del fabricante.
- Compara las medidas de una paleta y el número de piezas del juego; no deduzcas la cantidad únicamente de un código comercial.
- Si hay dudas sobre una variante, envía la fotografía de la placa y las medidas antes de comprar.
La coincidencia del nombre de la bomba no basta para seleccionar el recambio. Contrasta la referencia, las medidas, la cantidad de paletas y la variante del equipo con su documentación.
Revisión del desgaste y mantenimiento
El desgaste depende de la temperatura, la velocidad de giro, las horas de trabajo y las condiciones de uso. Revisa las paletas y sustituye el juego según los límites y el procedimiento del manual del fabricante.
- Bordes astillados, laminación, grietas o daños en las caras de la paleta.
- Deformaciones, signos de sobrecalentamiento o acumulación de residuos en el interior del equipo.
- Dimensiones inferiores al límite de desgaste o intervalo de mantenimiento alcanzado según el manual.
Antes del mantenimiento, para y aísla el equipo. Respeta la orientación de montaje, la limpieza y las instrucciones del fabricante. No añadas aceite o grasa a una bomba que deba trabajar en seco.
Consulta de compatibilidad y presupuesto
Suministro especial sujeto a confirmación. Envía una fotografía legible de la placa, la referencia disponible, el número de juegos y el destino para recibir una oferta con precio, disponibilidad y plazo.
Consultar a HARDVANES · WhatsApp

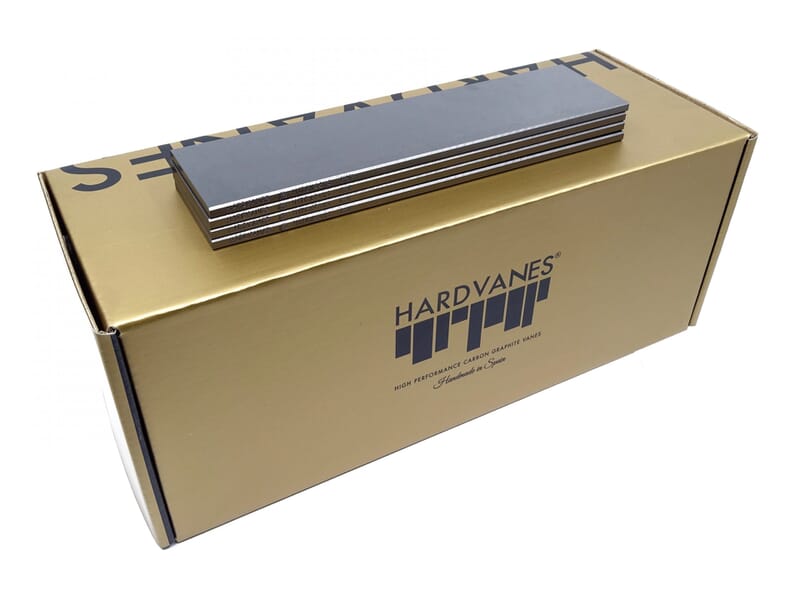

Fotografía ilustrativa del catálogo HARDVANES. La ejecución Serie X se confirma por referencia; las marcas visibles en la imagen no sustituyen los datos de selección.
El producto ofrecido es HARDVANES. Los nombres de los fabricantes y sus referencias originales se utilizan para identificar la aplicación y la compatibilidad del recambio.
Catálogo y documentación relacionados
English
Becker KVX / KDX 3.60 / 3.80 special graphite vanes
Becker KVX / KDX 3.60 / 3.80 special graphite vane set, part of the X Series. The complete model, variant, serial number and nameplate Index must be checked before supply is confirmed.
Product data and compatibility
| Replacement part brand | HARDVANES |
|---|---|
| Application model | Becker KVX / KDX 3.60 / 3.80 |
| Series | X Series · Special models |
| Range | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Material | Special graphite for the X Series |
| Current original reference | 90140100004 |
| Current WN code | WN 124-252 |
| Catalogue SKU | 90140100004 |
| Vanes per set | 4 |
| Nominal reference dimensions | 170 × 37 × 4 mm |
| Listed compatible models | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Price, availability and delivery | On request |
Nominal dimensions are provided to assist identification. Variants may require a different set or dimensions; the final HARDVANES replacement dimensions and tolerances are confirmed in the quotation.
Documented variants for selection
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
The models and variants in this listing are provided as selection references. Final compatibility is confirmed using the nameplate and the equipment documentation.
How the vanes work
The vanes slide in the rotor slots and run against the inner surface of the pump body. Their geometry, material and condition affect the operation of the vacuum or pressure equipment.
Material and manufacture
The X Series uses special graphite selected for this application. It should not automatically be replaced with a standard graphite set, even if the model name or dimensions appear similar.
Choosing the correct set
- Check the complete model on the nameplate and the references in the manufacturer's documentation.
- Compare the dimensions of one vane and the number of pieces in the set; do not infer quantity solely from a commercial code.
- If you are unsure about a variant, send a nameplate photograph and the dimensions before purchasing.
A matching pump name alone is not enough to select a replacement. Check the reference, dimensions, number of vanes and equipment variant against its documentation.
Wear checks and maintenance
Wear depends on temperature, rotational speed, operating hours and conditions of use. Inspect the vanes and replace the set according to the limits and procedure in the manufacturer's manual.
- Chipped edges, delamination, cracks or damage to the vane faces.
- Deformation, signs of overheating or accumulated debris inside the equipment.
- Dimensions below the wear limit or the maintenance interval reached, as specified in the manual.
Stop and isolate the equipment before maintenance. Follow the manufacturer's installation orientation, cleaning and service instructions. Do not add oil or grease to a pump designed to run dry.
Compatibility enquiries and quotations
Special supply subject to confirmation. Send a clear nameplate photograph, the available reference, the number of sets and the delivery destination to receive a quotation with price, availability and lead time.
Illustrative photograph from the HARDVANES catalogue. The X Series specification is confirmed by reference; visible markings in the image do not replace the selection data.
The product offered is HARDVANES. Manufacturers' names and original references are used to identify the application and replacement part compatibility.
Related catalogue pages and documentation
Deutsch
Schieber Becker KVX / KDX 3.60 / 3.80 aus Spezialgraphit
Schiebersatz Becker KVX / KDX 3.60 / 3.80 aus Spezialgraphit aus der Serie X. Vor der Bestätigung der Lieferung müssen die vollständige Modellbezeichnung, die Ausführung, die Seriennummer und der Index auf dem Typenschild geprüft werden.
Produktdaten und Kompatibilität
| Marke des Ersatzteils | HARDVANES |
|---|---|
| Gerätemodell | Becker KVX / KDX 3.60 / 3.80 |
| Serie | Serie X · Sondermodelle |
| Produktreihe | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Werkstoff | Spezialgraphit für Serie X |
| Aktuelle Original-Vergleichsnummer | 90140100004 |
| Aktueller WN-Code | WN 124-252 |
| Katalog-SKU | 90140100004 |
| Schieber pro Satz | 4 |
| Nennmaße zur Orientierung | 170 × 37 × 4 mm |
| Angegebene kompatible Modelle | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Preis, Verfügbarkeit und Lieferung | Auf Anfrage |
Die Nennmaße dienen zur Orientierung bei der Anfrage. Je nach Ausführung kann ein anderer Satz oder eine andere Abmessung erforderlich sein. Die endgültigen Maße und Toleranzen des HARDVANES-Ersatzteils werden im Angebot bestätigt.
Dokumentierte Ausführungen zur Auswahl
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Die Modelle und Ausführungen in diesem Datenblatt dienen als Auswahlhinweise. Die endgültige Kompatibilität wird anhand des Typenschilds und der Gerätedokumentation bestätigt.
Funktion der Schieber
Die Schieber bewegen sich in den Nuten des Rotors und liegen an der Innenfläche des Pumpengehäuses an. Ihre Geometrie, ihr Werkstoff und ihr Zustand beeinflussen die Funktion des Vakuum- bzw. Druckaggregats.
Werkstoff und Fertigung
Die Serie X verwendet für diese Anwendung ausgewählten Spezialgraphit. Ein Austausch gegen einen Standardsatz aus Graphit darf nicht automatisch erfolgen, selbst wenn die Modellbezeichnung oder die Abmessungen ähnlich erscheinen.
So wählen Sie den passenden Satz aus
- Prüfen Sie die vollständige Modellbezeichnung auf dem Typenschild und die Artikelnummern in der Herstellerdokumentation.
- Vergleichen Sie die Abmessungen eines Schiebers und die Stückzahl des Satzes. Leiten Sie die Stückzahl nicht allein aus einer Artikelnummer ab.
- Bei Unsicherheit über eine Ausführung senden Sie vor dem Kauf ein Foto des Typenschilds und die Abmessungen.
Eine übereinstimmende Pumpenbezeichnung allein reicht zur Auswahl des Ersatzteils nicht aus. Vergleichen Sie die Artikelnummer, die Abmessungen, die Anzahl der Schieber und die Geräteausführung mit der Dokumentation des Geräts.
Verschleißprüfung und Wartung
Der Verschleiß hängt von der Temperatur, der Drehzahl, den Betriebsstunden und den Einsatzbedingungen ab. Prüfen Sie die Schieber und ersetzen Sie den Satz gemäß den Grenzwerten und dem Verfahren in der Betriebsanleitung des Herstellers.
- Abgesplitterte Kanten, Schichtablösungen, Risse oder Schäden an den Schieberflächen.
- Verformungen, Anzeichen einer Überhitzung oder Ablagerungen im Geräteinneren.
- Unterschreiten der Verschleißgrenze oder Erreichen des Wartungsintervalls gemäß Betriebsanleitung.
Schalten Sie das Gerät vor der Wartung aus und trennen Sie es von den Energiequellen. Beachten Sie die Einbaurichtung, die Sauberkeitsanforderungen und die Herstelleranweisungen. Geben Sie kein Öl oder Fett in eine Pumpe, die trockenlaufen muss.
Kompatibilitätsprüfung und Angebotsanfrage
Sonderlieferung vorbehaltlich Bestätigung. Senden Sie ein gut lesbares Foto des Typenschilds, die verfügbare Artikelnummer, die Anzahl der Sätze und den Lieferort, um ein Angebot mit Preis, Verfügbarkeit und Lieferzeit zu erhalten.
Bei HARDVANES anfragen · WhatsApp
Abbildung zur Veranschaulichung aus dem HARDVANES-Katalog. Die Ausführung der Serie X wird anhand der Artikelnummer bestätigt. Sichtbare Kennzeichnungen auf dem Bild ersetzen die Auswahldaten nicht.
Das angebotene Produkt stammt von HARDVANES. Die Herstellernamen und ihre Originalreferenzen dienen zur Identifizierung der Anwendung und der Kompatibilität des Ersatzteils.
Weiterführender Katalog und Dokumentation
Русский
Лопатки Becker KVX / KDX 3.60 / 3.80 из специального графита
Комплект лопаток Becker KVX / KDX 3.60 / 3.80 из специального графита, серия X. Перед подтверждением поставки необходимо проверить полное обозначение модели, модификацию, серийный номер и Index на заводской табличке.
Данные изделия и совместимость
| Марка запасной части | HARDVANES |
|---|---|
| Модель оборудования | Becker KVX / KDX 3.60 / 3.80 |
| Серия | Серия X · Специальные модели |
| Линейка | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Материал | Специальный графит для серии X |
| Текущий оригинальный артикул | 90140100004 |
| Текущий код WN | WN 124-252 |
| SKU каталога | 90140100004 |
| Количество лопаток в комплекте | 4 |
| Номинальные справочные размеры | 170 × 37 × 4 mm |
| Указанные совместимые модели | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Цена, наличие и доставка | По запросу |
Номинальные размеры приведены для предварительного подбора. Для разных модификаций могут требоваться другой комплект или иные размеры; окончательные размеры и допуски запасной части HARDVANES подтверждаются в предложении.
Документированные модификации для подбора
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Модели и модификации в этой карточке приведены как ориентиры для подбора. Окончательная совместимость подтверждается по заводской табличке и документации оборудования.
Назначение лопаток
Лопатки перемещаются в пазах ротора и взаимодействуют с внутренней поверхностью корпуса насоса. Их геометрия, материал и состояние влияют на работу вакуумного или компрессорного оборудования.
Материал и изготовление
В серии X используется специальный графит, подобранный для данного применения. Нельзя автоматически заменять его комплектом из стандартного графита, даже если название модели или размеры кажутся похожими.
Как выбрать подходящий комплект
- Проверьте полное обозначение модели на заводской табличке и артикулы в документации изготовителя.
- Сравните размеры одной лопатки и количество деталей в комплекте; не определяйте количество только по коммерческому коду.
- Если есть сомнения относительно модификации, перед покупкой пришлите фотографию заводской таблички и размеры.
Совпадения названия насоса недостаточно для выбора запасной части. Сверьте артикул, размеры, количество лопаток и модификацию оборудования с его документацией.
Проверка износа и техническое обслуживание
Износ зависит от температуры, частоты вращения, наработки и условий эксплуатации. Проверяйте лопатки и заменяйте комплект с соблюдением предельных значений и порядка работ, указанных в руководстве изготовителя.
- Сколы кромок, расслоение, трещины или повреждения поверхностей лопатки.
- Деформации, признаки перегрева или скопление загрязнений внутри оборудования.
- Размеры ниже предела износа или достижение интервала обслуживания, указанного в руководстве.
Перед обслуживанием остановите оборудование и изолируйте его от источников энергии. Соблюдайте направление установки, требования к чистоте и инструкции изготовителя. Не добавляйте масло или смазку в насос, рассчитанный на сухую работу.
Запрос совместимости и коммерческого предложения
Специальная поставка требует подтверждения. Пришлите разборчивую фотографию заводской таблички, имеющийся артикул, количество комплектов и место доставки, чтобы получить предложение с ценой, наличием и сроком поставки.
Связаться с HARDVANES · WhatsApp
Иллюстративная фотография из каталога HARDVANES. Исполнение серии X подтверждается по артикулу; маркировка, видимая на изображении, не заменяет данные для подбора.
Предлагаемый товар относится к марке HARDVANES. Названия изготовителей и их оригинальные артикулы используются для обозначения применения и совместимости запасной части.
Связанные каталог и документация
Français
Palettes Becker KVX / KDX 3.60 / 3.80 en graphite spécial
Jeu de palettes Becker KVX / KDX 3.60 / 3.80 en graphite spécial, de la Série X. La sélection nécessite de vérifier le modèle complet, la variante, le numéro de série et l'Index figurant sur la plaque signalétique avant de confirmer la fourniture.
Données du produit et compatibilité
| Marque de la pièce de rechange | HARDVANES |
|---|---|
| Modèle d'application | Becker KVX / KDX 3.60 / 3.80 |
| Série | Série X · Modèles spéciaux |
| Gamme | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Matériau | Graphite spécial pour Série X |
| Référence d’origine actuelle | 90140100004 |
| Code WN actuel | WN 124-252 |
| SKU du catalogue | 90140100004 |
| Palettes par jeu | 4 |
| Dimensions nominales de référence | 170 × 37 × 4 mm |
| Modèles compatibles indiqués | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Prix, disponibilité et livraison | Nous consulter |
Les dimensions nominales servent à orienter votre demande. Les variantes peuvent nécessiter un autre jeu ou des dimensions différentes ; les cotes et tolérances définitives de la pièce HARDVANES sont confirmées dans l'offre.
Variantes documentées pour la sélection
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Les modèles et variantes de cette fiche sont fournis comme références de sélection. La compatibilité définitive est confirmée à l'aide de la plaque signalétique et de la documentation de l'équipement.
Fonction des palettes
Les palettes coulissent dans les rainures du rotor et travaillent contre la surface intérieure du corps de pompe. Leur géométrie, leur matériau et leur état influencent le fonctionnement de l'équipement de vide ou de pression.
Matériau et fabrication
La Série X utilise un graphite spécial sélectionné pour cette application. Il ne doit pas être remplacé systématiquement par un jeu en graphite standard, même si le nom du modèle ou les dimensions semblent similaires.
Comment choisir le bon jeu
- Vérifiez le modèle complet figurant sur la plaque signalétique et les références de la documentation du fabricant.
- Comparez les dimensions d'une palette et le nombre de pièces du jeu ; ne déduisez pas la quantité du seul code commercial.
- En cas de doute sur une variante, envoyez une photo de la plaque signalétique et les dimensions avant d'acheter.
La correspondance du nom de la pompe ne suffit pas pour sélectionner la pièce de rechange. Comparez la référence, les dimensions, le nombre de palettes et la variante de l'équipement avec sa documentation.
Contrôle de l'usure et entretien
L'usure dépend de la température, de la vitesse de rotation, des heures de fonctionnement et des conditions d'utilisation. Inspectez les palettes et remplacez le jeu selon les limites et la procédure du manuel du fabricant.
- Bords ébréchés, délaminage, fissures ou dommages sur les faces de la palette.
- Déformations, signes de surchauffe ou accumulation de résidus à l'intérieur de l'équipement.
- Dimensions inférieures à la limite d'usure ou intervalle d'entretien atteint selon le manuel.
Avant l'entretien, arrêtez et consignez l'équipement. Respectez le sens de montage, la propreté et les instructions du fabricant. N'ajoutez pas d'huile ni de graisse à une pompe devant fonctionner à sec.
Demande de compatibilité et de devis
Fourniture spéciale sous réserve de confirmation. Envoyez une photo lisible de la plaque signalétique, la référence disponible, le nombre de jeux et la destination pour recevoir une offre précisant le prix, la disponibilité et le délai.
Contacter HARDVANES · WhatsApp
Photographie illustrative du catalogue HARDVANES. L'exécution Série X est confirmée par la référence ; les marques visibles sur l'image ne remplacent pas les données de sélection.
Le produit proposé est de marque HARDVANES. Les noms des fabricants et leurs références d’origine sont utilisés pour identifier l'application et la compatibilité de la pièce de rechange.
Guide de remplacement des palettes
Catalogue et documentation associés
Italiano
Palette Becker KVX / KDX 3.60 / 3.80 in grafite speciale
Set di palette Becker KVX / KDX 3.60 / 3.80 in grafite speciale, della Serie X. Per selezionarlo è necessario verificare il modello completo, la variante, il numero di serie e l'Index riportato sulla targhetta prima di confermare la fornitura.
Dati del prodotto e compatibilità
| Marchio del ricambio | HARDVANES |
|---|---|
| Modello di applicazione | Becker KVX / KDX 3.60 / 3.80 |
| Serie | Serie X · Modelli speciali |
| Gamma | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiale | Grafite speciale per Serie X |
| Riferimento originale attuale | 90140100004 |
| Codice WN attuale | WN 124-252 |
| SKU di catalogo | 90140100004 |
| Palette per set | 4 |
| Dimensioni nominali di riferimento | 170 × 37 × 4 mm |
| Modelli compatibili indicati | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Prezzo, disponibilità e consegna | Su richiesta |
Le dimensioni nominali servono a orientare la richiesta. Le varianti possono richiedere un altro set o dimensioni diverse; le quote e le tolleranze definitive del ricambio HARDVANES vengono confermate nell'offerta.
Varianti documentate per la selezione
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
I modelli e le varianti di questa scheda sono riportati come riferimenti per la selezione. La compatibilità definitiva viene confermata mediante la targhetta e la documentazione dell'apparecchiatura.
Funzione delle palette
Le palette scorrono nelle scanalature del rotore e lavorano a contatto con la superficie interna del corpo pompa. Geometria, materiale e stato delle palette influenzano il funzionamento dell'apparecchiatura per vuoto o pressione.
Materiale e fabbricazione
La Serie X utilizza grafite speciale selezionata per questa applicazione. Non deve essere sostituita automaticamente con un set in grafite standard, anche se il nome del modello o le dimensioni sembrano simili.
Come scegliere il set corretto
- Verifica il modello completo riportato sulla targhetta e i riferimenti nella documentazione del fabbricante.
- Confronta le dimensioni di una paletta e il numero di pezzi del set; non dedurre la quantità soltanto da un codice commerciale.
- In caso di dubbi su una variante, invia una foto della targhetta e le dimensioni prima dell'acquisto.
La corrispondenza del nome della pompa non basta per scegliere il ricambio. Confronta il riferimento, le dimensioni, il numero di palette e la variante dell'apparecchiatura con la relativa documentazione.
Controllo dell'usura e manutenzione
L'usura dipende dalla temperatura, dalla velocità di rotazione, dalle ore di lavoro e dalle condizioni d'uso. Controlla le palette e sostituisci il set rispettando i limiti e la procedura del manuale del fabbricante.
- Bordi scheggiati, delaminazione, crepe o danni sulle facce della paletta.
- Deformazioni, segni di surriscaldamento o accumulo di residui all'interno dell'apparecchiatura.
- Dimensioni inferiori al limite di usura o raggiungimento dell'intervallo di manutenzione previsto dal manuale.
Prima della manutenzione, arresta e isola l'apparecchiatura. Rispetta l'orientamento di montaggio, la pulizia e le istruzioni del fabbricante. Non aggiungere olio o grasso a una pompa che deve funzionare a secco.
Richiesta di compatibilità e preventivo
Fornitura speciale soggetta a conferma. Invia una foto leggibile della targhetta, il riferimento disponibile, il numero di set e la destinazione per ricevere un'offerta con prezzo, disponibilità e tempi.
Fotografia illustrativa del catalogo HARDVANES. La configurazione Serie X viene confermata in base al riferimento; i marchi visibili nell'immagine non sostituiscono i dati di selezione.
Il prodotto offerto è HARDVANES. I nomi dei fabbricanti e i loro riferimenti originali vengono utilizzati per identificare l'applicazione e la compatibilità del ricambio.
Guida alla sostituzione delle palette
Catalogo e documentazione correlati
Português
Palhetas Becker KVX / KDX 3.60 / 3.80 de grafite especial
Conjunto de palhetas Becker KVX / KDX 3.60 / 3.80 de grafite especial, da Série X. A seleção exige a verificação do modelo completo, da variante, do número de série e do Index da placa antes de confirmar o fornecimento.
Dados do produto e compatibilidade
| Marca da peça de reposição | HARDVANES |
|---|---|
| Modelo de aplicação | Becker KVX / KDX 3.60 / 3.80 |
| Série | Série X · Modelos especiais |
| Linha | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Material | Grafite especial para Série X |
| Referência original atual | 90140100004 |
| Código WN atual | WN 124-252 |
| SKU do catálogo | 90140100004 |
| Palhetas por conjunto | 4 |
| Dimensões nominais de referência | 170 × 37 × 4 mm |
| Modelos compatíveis indicados | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Preço, disponibilidade e entrega | Sob consulta |
As dimensões nominais servem para orientar a consulta. As variantes podem exigir outro conjunto ou dimensões diferentes; as medidas e tolerâncias definitivas da peça HARDVANES são confirmadas na proposta.
Variantes documentadas para seleção
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Os modelos e variantes desta ficha são apresentados como referências de seleção. A compatibilidade definitiva é confirmada através da placa e da documentação do equipamento.
Função das palhetas
As palhetas deslizam nas ranhuras do rotor e trabalham em contacto com a superfície interior do corpo da bomba. A sua geometria, material e estado influenciam o funcionamento do equipamento de vácuo ou pressão.
Material e fabricação
A Série X utiliza grafite especial selecionada para esta aplicação. Não deve ser substituída automaticamente por um conjunto de grafite padrão, mesmo que o nome do modelo ou as dimensões pareçam semelhantes.
Como escolher o conjunto correto
- Verifique o modelo completo na placa e as referências na documentação do fabricante.
- Compare as dimensões de uma palheta e o número de peças do conjunto; não deduza a quantidade apenas a partir de um código comercial.
- Se houver dúvidas sobre uma variante, envie uma foto da placa e as dimensões antes de comprar.
A correspondência do nome da bomba não basta para selecionar a peça de reposição. Compare a referência, as dimensões, a quantidade de palhetas e a variante do equipamento com a documentação correspondente.
Verificação do desgaste e manutenção
O desgaste depende da temperatura, da velocidade de rotação, das horas de trabalho e das condições de utilização. Verifique as palhetas e substitua o conjunto de acordo com os limites e o procedimento do manual do fabricante.
- Bordas lascadas, delaminação, fissuras ou danos nas faces da palheta.
- Deformações, sinais de aquecimento excessivo ou acumulação de resíduos no interior do equipamento.
- Dimensões abaixo do limite de desgaste ou intervalo de manutenção atingido, conforme o manual.
Antes da manutenção, pare e isole o equipamento. Respeite a orientação de montagem, a limpeza e as instruções do fabricante. Não adicione óleo ou massa lubrificante a uma bomba que deva funcionar a seco.
Consulta de compatibilidade e orçamento
Fornecimento especial sujeito a confirmação. Envie uma foto legível da placa, a referência disponível, o número de conjuntos e o destino para receber uma proposta com preço, disponibilidade e prazo.
Consultar a HARDVANES · WhatsApp
Fotografia ilustrativa do catálogo HARDVANES. A configuração Série X é confirmada pela referência; as marcas visíveis na imagem não substituem os dados de seleção.
O produto oferecido é HARDVANES. Os nomes dos fabricantes e as suas referências originais são utilizados para identificar a aplicação e a compatibilidade da peça de reposição.
Guia de substituição de palhetas
Catálogo e documentação relacionados
简体中文
Becker KVX / KDX 3.60 / 3.80特种石墨旋片
Becker KVX / KDX 3.60 / 3.80特种石墨旋片套装，属于 X 系列。确认供货前，需核对完整型号、具体配置、序列号以及铭牌上的 Index。
产品参数与兼容性
| 替换件品牌 | HARDVANES |
|---|---|
| 适用型号 | Becker KVX / KDX 3.60 / 3.80 |
| 系列 | X 系列 · 特殊型号 |
| 产品系列 | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| 材料 | X 系列特种石墨 |
| 当前 原厂零件编号 | 90140100004 |
| 当前 WN 代码 | WN 124-252 |
| 目录 SKU | 90140100004 |
| 每套旋片数量 | 4 |
| 参考公称尺寸 | 170 × 37 × 4 mm |
| 所列兼容型号 | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| 价格、供货情况及交期 | 请咨询 |
公称尺寸用于初步选型参考。不同配置可能需要其他套装或不同尺寸；HARDVANES 替换件的最终尺寸及公差将在报价中确认。
资料记载的选型配置
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
本页所列型号和配置用于选型参考。最终兼容性须根据设备铭牌及技术资料确认。
旋片的作用
旋片在转子槽内滑动，并与泵体内表面接触工作。其几何形状、材料和状态会影响真空或加压设备的运行。
材料与制造
X 系列采用针对该应用选择的特种石墨。即使型号名称或尺寸看似相近，也不能直接改用标准石墨套装。
如何选择正确的套装
- 核对铭牌上的完整型号及制造商资料中的零件编号。
- 比较单片旋片的尺寸与套装内的零件数量；请勿仅根据商品代码推断数量。
- 如对具体配置有疑问，请在购买前提供铭牌照片和尺寸。
仅凭泵的名称相同，不能确定替换件是否适用。请结合设备资料核对零件编号、尺寸、旋片数量及设备的具体配置。
磨损检查与维护
磨损取决于温度、转速、运行时数及使用条件。请按照制造商手册中的极限值和操作程序检查旋片并更换套装。
- 旋片边缘崩缺、分层、裂纹或表面损伤。
- 变形、过热迹象或设备内部残留物堆积。
- 尺寸低于磨损极限，或已达到手册规定的维护间隔。
维护前，请停止设备并将其与能源隔离。遵守安装方向、清洁要求和制造商说明。需要干式运行的泵不得添加油或润滑脂。
兼容性与报价咨询
特殊供货，须经确认。请提供清晰的铭牌照片、现有零件编号、所需套装数量及收货地点，以获取包含价格、供货情况和交期的报价。
HARDVANES 目录示意照片。X 系列的具体配置须根据零件编号确认；图片中可见的标识不能代替选型数据。
所售产品品牌为 HARDVANES。制造商名称及其 原厂零件编号仅用于说明替换件的适用范围和兼容性。
相关目录与技术资料
Nederlands
Schuiven Becker KVX / KDX 3.60 / 3.80 van speciaal grafiet
Set schuiven Becker KVX / KDX 3.60 / 3.80 van speciaal grafiet, uit de X-serie. Vóór bevestiging van de levering moeten de volledige modelaanduiding, de uitvoering, het serienummer en de Index op het typeplaatje worden gecontroleerd.
Productgegevens en compatibiliteit
| Merk van het vervangingsonderdeel | HARDVANES |
|---|---|
| Toepassingsmodel | Becker KVX / KDX 3.60 / 3.80 |
| Serie | X-serie · Speciale modellen |
| Productlijn | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiaal | Speciaal grafiet voor de X-serie |
| Huidig origineel referentienummer | 90140100004 |
| Huidige WN-code | WN 124-252 |
| Catalogus-SKU | 90140100004 |
| Schuiven per set | 4 |
| Nominale referentieafmetingen | 170 × 37 × 4 mm |
| Vermelde compatibele modellen | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Prijs, beschikbaarheid en levering | Op aanvraag |
De nominale afmetingen dienen als richtlijn bij de aanvraag. Uitvoeringen kunnen een andere set of andere afmetingen vereisen. De definitieve maten en toleranties van het HARDVANES-vervangingsonderdeel worden in de offerte bevestigd.
Gedocumenteerde uitvoeringen voor de selectie
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
De modellen en uitvoeringen op deze productpagina zijn opgenomen als hulpmiddel bij de selectie. De definitieve compatibiliteit wordt bevestigd aan de hand van het typeplaatje en de documentatie van de apparatuur.
Werking van de schuiven
De schuiven bewegen in de sleuven van de rotor en lopen tegen het binnenoppervlak van het pomphuis. Hun geometrie, materiaal en toestand beïnvloeden de werking van de vacuüm- of drukapparatuur.
Materiaal en productie
De X-serie gebruikt speciaal grafiet dat voor deze toepassing is geselecteerd. Dit mag niet zonder controle door een standaard grafietset worden vervangen, ook niet wanneer de modelnaam of de afmetingen vergelijkbaar lijken.
Zo kiest u de juiste set
- Controleer de volledige modelaanduiding op het typeplaatje en de artikelnummers in de documentatie van de fabrikant.
- Vergelijk de afmetingen van een schuif en het aantal onderdelen in de set. Leid het aantal niet uitsluitend af uit een handelscode.
- Stuur bij twijfel over een uitvoering vóór de aankoop een foto van het typeplaatje en de afmetingen.
Alleen een overeenkomende pompnaam is niet voldoende om het vervangingsonderdeel te kiezen. Vergelijk het artikelnummer, de afmetingen, het aantal schuiven en de uitvoering van de apparatuur met de bijbehorende documentatie.
Controle op slijtage en onderhoud
Slijtage hangt af van de temperatuur, het toerental, de bedrijfsuren en de gebruiksomstandigheden. Controleer de schuiven en vervang de set volgens de grenswaarden en de procedure in de handleiding van de fabrikant.
- Afgebrokkelde randen, delaminatie, scheuren of beschadigingen aan de oppervlakken van de schuif.
- Vervormingen, tekenen van oververhitting of ophoping van resten in de apparatuur.
- Afmetingen onder de slijtagegrens of het bereiken van het onderhoudsinterval volgens de handleiding.
Stop de apparatuur en isoleer deze van de energiebronnen vóór het onderhoud. Houd u aan de montagerichting, de reinheidseisen en de instructies van de fabrikant. Voeg geen olie of vet toe aan een pomp die droog moet draaien.
Compatibiliteitscontrole en offerteaanvraag
Speciale levering onder voorbehoud van bevestiging. Stuur een goed leesbare foto van het typeplaatje, het beschikbare artikelnummer, het aantal sets en de bestemming voor een offerte met prijs, beschikbaarheid en levertijd.
Neem contact op met HARDVANES · WhatsApp
Illustratieve foto uit de HARDVANES-catalogus. De uitvoering van de X-serie wordt aan de hand van het artikelnummer bevestigd. Zichtbare markeringen op de afbeelding vervangen de selectiegegevens niet.
Het aangeboden product is van HARDVANES. De namen van fabrikanten en hun originele referenties worden gebruikt om de toepassing en compatibiliteit van het vervangingsonderdeel te identificeren.
Handleiding voor het vervangen van schuiven
Bijbehorende catalogus en documentatie
Suomi
Erikoisgrafiittilamellit Becker KVX / KDX 3.60 / 3.80
Erikoisgrafiittilamellisarja Becker KVX / KDX 3.60 / 3.80, X-sarja. Oikean sarjan valinta edellyttää täydellisen mallimerkinnän, laiteversion, sarjanumeron ja tyyppikilven Index-tunnuksen tarkistamista ennen toimituksen vahvistamista.
Tuotetiedot ja yhteensopivuus
| Varaosan tuotemerkki | HARDVANES |
|---|---|
| Laitemalli | Becker KVX / KDX 3.60 / 3.80 |
| Sarja | X-sarja · Erikoismallit |
| Tuotesarja | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiaali | X-sarjan erikoisgrafiitti |
| Nykyinen alkuperäinen viitenumero | 90140100004 |
| Nykyinen WN-koodi | WN 124-252 |
| Tuoteluettelon SKU-tunnus | 90140100004 |
| Lamellien määrä sarjassa | 4 |
| Ohjeelliset nimellismitat | 170 × 37 × 4 mm |
| Ilmoitetut yhteensopivat mallit | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Hinta, saatavuus ja toimitus | Kysy tarjous |
Nimellismitat ovat ohjeellisia tarjouspyyntöä varten. Eri laiteversiot voivat edellyttää toista sarjaa tai eri mittoja. HARDVANES-varaosan lopulliset mitat ja toleranssit vahvistetaan tarjouksessa.
Dokumentoidut laiteversiot valintaa varten
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Tässä tuotekuvauksessa mainitut mallit ja laiteversiot toimivat valinnan tukena. Lopullinen yhteensopivuus vahvistetaan tyyppikilven ja laitteen asiakirjojen perusteella.
Lamellien toiminta
Lamellit liikkuvat roottorin urissa ja koskettavat pumpun rungon sisäpintaa. Niiden geometria, materiaali ja kunto vaikuttavat alipaine- tai ylipainelaitteen toimintaan.
Materiaali ja valmistus
X-sarjassa käytetään tähän käyttökohteeseen valittua erikoisgrafiittia. Sitä ei tule korvata automaattisesti tavallisella grafiittisarjalla, vaikka mallin nimi tai mitat vaikuttaisivat samanlaisilta.
Näin valitset oikean sarjan
- Tarkista tyyppikilven täydellinen mallimerkintä ja valmistajan asiakirjoissa ilmoitetut tuotenumerot.
- Vertaa yhden lamellin mittoja ja sarjan osien lukumäärää. Älä päättele lukumäärää pelkän tuotekoodin perusteella.
- Jos laiteversio on epäselvä, lähetä tyyppikilven valokuva ja mitat ennen ostamista.
Pelkkä pumpun nimen vastaavuus ei riitä varaosan valintaan. Vertaa tuotenumeroa, mittoja, lamellien lukumäärää ja laiteversiota laitteen asiakirjoihin.
Kulumisen tarkastus ja huolto
Kulumiseen vaikuttavat lämpötila, pyörimisnopeus, käyttötunnit ja käyttöolosuhteet. Tarkasta lamellit ja vaihda sarja valmistajan käyttöohjeessa annettujen raja-arvojen ja menettelyn mukaisesti.
- Lohjenneet reunat, kerrosten irtoaminen, halkeamat tai lamellin pintojen vauriot.
- Muodonmuutokset, ylikuumenemisen merkit tai laitteen sisälle kertyneet jäämät.
- Kulumisrajan alittavat mitat tai käyttöohjeen mukaisen huoltovälin täyttyminen.
Pysäytä laite ja erota se energialähteistä ennen huoltoa. Noudata asennussuuntaa, puhtausvaatimuksia ja valmistajan ohjeita. Älä lisää öljyä tai rasvaa pumppuun, jonka tulee toimia kuivana.
Yhteensopivuuskysely ja tarjouspyyntö
Erikoistoimitus edellyttää vahvistusta. Lähetä selkeä valokuva tyyppikilvestä, tiedossasi oleva tuotenumero, sarjojen määrä ja toimituspaikka. Saat tarjouksen, jossa ilmoitetaan hinta, saatavuus ja toimitusaika.
Ota yhteyttä HARDVANESiin · WhatsApp
HARDVANES-tuoteluettelon havainnekuva. X-sarjan toteutus vahvistetaan tuotenumeron perusteella. Kuvassa näkyvät merkinnät eivät korvaa valinnassa tarvittavia tietoja.
Tarjottava tuote on HARDVANES-tuote. Valmistajien nimiä ja alkuperäisiä viitenumeroita käytetään varaosan käyttökohteen ja yhteensopivuuden tunnistamiseen.
Aiheeseen liittyvä tuoteluettelo ja asiakirjat
Svenska
Lameller Becker KVX / KDX 3.60 / 3.80 av specialgrafit
Sats med lameller Becker KVX / KDX 3.60 / 3.80 av specialgrafit i X-serien. Vid valet måste den fullständiga modellbeteckningen, varianten, serienumret och Index på typskylten kontrolleras innan leveransen bekräftas.
Produktdata och kompatibilitet
| Reservdelens varumärke | HARDVANES |
|---|---|
| Utrustningsmodell | Becker KVX / KDX 3.60 / 3.80 |
| Serie | X-serien · Specialmodeller |
| Produktserie | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Material | Specialgrafit för X-serien |
| Aktuell originalreferens | 90140100004 |
| Aktuell WN-kod | WN 124-252 |
| Katalogens SKU | 90140100004 |
| Lameller per sats | 4 |
| Nominella referensmått | 170 × 37 × 4 mm |
| Angivna kompatibla modeller | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Pris, tillgänglighet och leverans | På förfrågan |
De nominella måtten är vägledande vid förfrågan. Olika varianter kan kräva en annan sats eller andra mått. HARDVANES-reservdelens slutliga mått och toleranser bekräftas i offerten.
Dokumenterade varianter för val
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Modellerna och varianterna i detta produktblad anges som hjälp vid valet. Den slutliga kompatibiliteten bekräftas med hjälp av typskylten och utrustningens dokumentation.
Lamellernas funktion
Lamellerna rör sig i rotorns spår och arbetar mot pumphusets invändiga yta. Deras geometri, material och skick påverkar vakuum- eller tryckutrustningens funktion.
Material och tillverkning
X-serien använder specialgrafit som valts för denna användning. Den ska inte automatiskt ersättas med en standardsats av grafit, även om modellnamnet eller måtten verkar liknande.
Så väljer du rätt sats
- Kontrollera den fullständiga modellbeteckningen på typskylten och artikelnumren i tillverkarens dokumentation.
- Jämför måtten på en lamell och antalet delar i satsen. Härled inte antalet enbart från en artikelkod.
- Om du är osäker på en variant, skicka ett foto av typskylten och måtten före köpet.
Att pumpnamnet stämmer räcker inte för att välja reservdel. Jämför artikelnummer, mått, antal lameller och utrustningens variant med dokumentationen.
Slitagekontroll och underhåll
Slitaget beror på temperatur, varvtal, drifttimmar och användningsförhållanden. Kontrollera lamellerna och byt satsen enligt gränsvärdena och anvisningarna i tillverkarens manual.
- Kanturslag, delaminering, sprickor eller skador på lamellens ytor.
- Deformationer, tecken på överhettning eller ansamling av rester inuti utrustningen.
- Mått under slitagegränsen eller uppnått underhållsintervall enligt manualen.
Stoppa utrustningen och isolera den från energikällorna före underhåll. Följ monteringsriktningen, kraven på renlighet och tillverkarens anvisningar. Tillsätt inte olja eller fett i en pump som ska arbeta torrt.
Kompatibilitetskontroll och offertförfrågan
Specialleverans som måste bekräftas. Skicka ett tydligt foto av typskylten, tillgängligt artikelnummer, antal satser och leveransdestination för att få en offert med pris, tillgänglighet och leveranstid.
Illustrativ bild från HARDVANES-katalogen. Utförandet i X-serien bekräftas utifrån artikelnumret. Synliga märkningar på bilden ersätter inte urvalsuppgifterna.
Den erbjudna produkten är från HARDVANES. Tillverkarnas namn och deras originalreferenser används för att identifiera reservdelens användning och kompatibilitet.
Relaterad katalog och dokumentation
Norsk bokmål
Lameller Becker KVX / KDX 3.60 / 3.80 av spesialgrafitt
Sett med lameller Becker KVX / KDX 3.60 / 3.80 av spesialgrafitt i X-serien. Ved valg av sett må fullstendig modellbetegnelse, variant, serienummer og Index på typeskiltet kontrolleres før leveransen bekreftes.
Produktdata og kompatibilitet
| Reservedelens merke | HARDVANES |
|---|---|
| Utstyrsmodell | Becker KVX / KDX 3.60 / 3.80 |
| Serie | X-serien · Spesialmodeller |
| Produktserie | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiale | Spesialgrafitt for X-serien |
| Gjeldende originalreferanse | 90140100004 |
| Gjeldende WN-kode | WN 124-252 |
| Katalogens SKU | 90140100004 |
| Lameller per sett | 4 |
| Nominelle referansemål | 170 × 37 × 4 mm |
| Oppgitte kompatible modeller | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Pris, tilgjengelighet og levering | På forespørsel |
De nominelle målene er veiledende ved forespørsel. Ulike varianter kan kreve et annet sett eller andre mål. Endelige mål og toleranser for HARDVANES-reservedelen bekreftes i tilbudet.
Dokumenterte varianter for valg
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Modellene og variantene i dette produktarket er tatt med som hjelp ved valg. Endelig kompatibilitet bekreftes med typeskiltet og utstyrets dokumentasjon.
Lamellenes funksjon
Lamellene beveger seg i sporene i rotoren og arbeider mot den innvendige overflaten i pumpehuset. Geometrien, materialet og tilstanden deres påvirker funksjonen til vakuum- eller trykkutstyret.
Materiale og produksjon
X-serien bruker spesialgrafitt som er valgt for dette bruksområdet. Den skal ikke automatisk erstattes med et standardsett av grafitt, selv om modellnavnet eller målene virker like.
Slik velger du riktig sett
- Kontroller den fullstendige modellbetegnelsen på typeskiltet og delenumrene i produsentens dokumentasjon.
- Sammenlign målene på én lamell og antall deler i settet. Ikke utled antallet utelukkende fra en produktkode.
- Hvis du er usikker på en variant, send et bilde av typeskiltet og målene før kjøpet.
At pumpenavnet stemmer, er ikke tilstrekkelig for å velge reservedel. Sammenlign delenummer, mål, antall lameller og utstyrsvariant med dokumentasjonen.
Slitasjekontroll og vedlikehold
Slitasjen avhenger av temperatur, turtall, driftstimer og bruksforhold. Kontroller lamellene og skift settet i henhold til grenseverdiene og fremgangsmåten i produsentens håndbok.
- Avskallede kanter, delaminering, sprekker eller skader på lamellens flater.
- Deformasjoner, tegn på overoppheting eller opphopning av rester inne i utstyret.
- Mål under slitasjegrensen eller oppnådd vedlikeholdsintervall i henhold til håndboken.
Stans utstyret og isoler det fra energikildene før vedlikehold. Følg monteringsretningen, kravene til renhold og produsentens instruksjoner. Ikke tilsett olje eller fett i en pumpe som skal gå tørt.
Kompatibilitetskontroll og forespørsel om tilbud
Spesialleveranse som må bekreftes. Send et tydelig bilde av typeskiltet, tilgjengelig delenummer, antall sett og leveringssted for å få et tilbud med pris, tilgjengelighet og leveringstid.
Illustrasjonsbilde fra HARDVANES-katalogen. Utførelsen i X-serien bekreftes ut fra delenummeret. Synlige merkinger på bildet erstatter ikke opplysningene som trengs for valg.
Produktet som tilbys, er fra HARDVANES. Produsentenes navn og originalreferanser brukes til å identifisere reservedelens bruksområde og kompatibilitet.
Veiledning for utskifting av lameller
Relatert katalog og dokumentasjon
Lietuvių
Specialiojo grafito mentelės Becker KVX / KDX 3.60 / 3.80
Specialiojo grafito mentelių komplektas Becker KVX / KDX 3.60 / 3.80, X serija. Prieš patvirtinant tiekimą būtina patikrinti visą modelio žymėjimą, variantą, serijos numerį ir duomenų lentelėje nurodytą Index.
Gaminio duomenys ir suderinamumas
| Atsarginės dalies prekės ženklas | HARDVANES |
|---|---|
| Įrangos modelis | Becker KVX / KDX 3.60 / 3.80 |
| Serija | X serija · Specialieji modeliai |
| Gaminių linija | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Medžiaga | Specialusis grafitas X serijai |
| Dabartinis originalus kodas | 90140100004 |
| Dabartinis WN kodas | WN 124-252 |
| Katalogo SKU | 90140100004 |
| Mentelių skaičius komplekte | 4 |
| Orientaciniai vardiniai matmenys | 170 × 37 × 4 mm |
| Nurodyti suderinami modeliai | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Kaina, prieinamumas ir pristatymas | Teiraukitės |
Vardiniai matmenys padeda nustatyti reikalingą gaminį. Skirtingiems variantams gali reikėti kito komplekto ar kitokių matmenų; galutiniai HARDVANES atsarginės dalies matmenys ir tolerancijos patvirtinami pasiūlyme.
Dokumentuose nurodyti variantai gaminiui parinkti
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Šiame aprašyme pateikti modeliai ir variantai padeda parinkti gaminį. Galutinis suderinamumas patvirtinamas pagal įrangos duomenų lentelę ir dokumentaciją.
Mentelių paskirtis
Mentelės juda rotoriaus grioveliuose ir liečiasi su vidiniu siurblio korpuso paviršiumi. Jų geometrija, medžiaga ir būklė turi įtakos vakuumo arba slėgio įrangos veikimui.
Medžiaga ir gamyba
X serijai naudojamas šiai paskirčiai parinktas specialusis grafitas. Jo negalima automatiškai pakeisti įprasto grafito komplektu, net jei modelio pavadinimas ar matmenys atrodo panašūs.
Kaip parinkti tinkamą komplektą
- Patikrinkite visą modelio žymėjimą duomenų lentelėje ir gamintojo dokumentacijoje nurodytus dalių kodus.
- Palyginkite vienos mentelės matmenis ir dalių skaičių komplekte; kiekio nenustatykite vien pagal komercinį kodą.
- Jei kyla abejonių dėl varianto, prieš pirkdami atsiųskite duomenų lentelės nuotrauką ir matmenis.
Vien siurblio pavadinimo sutapimo nepakanka atsarginei daliai parinkti. Pagal įrangos dokumentaciją patikrinkite kodą, matmenis, mentelių skaičių ir įrangos variantą.
Dėvėjimosi patikra ir techninė priežiūra
Dėvėjimasis priklauso nuo temperatūros, sukimosi greičio, darbo valandų ir naudojimo sąlygų. Tikrinkite menteles ir keiskite komplektą laikydamiesi gamintojo vadove nurodytų ribų bei procedūros.
- Nuskilę kraštai, sluoksniavimasis, įtrūkimai ar pažeisti mentelės paviršiai.
- Deformacijos, perkaitimo požymiai ar įrangos viduje susikaupusios nuosėdos.
- Matmenys mažesni už leidžiamą nusidėvėjimo ribą arba pasiektas vadove nustatytas priežiūros intervalas.
Prieš atlikdami priežiūrą sustabdykite įrangą ir atjunkite energijos šaltinius. Laikykitės montavimo krypties, švaros reikalavimų ir gamintojo nurodymų. Į sausai veikiantį siurblį nepilkite alyvos ir nedėkite tepalo.
Suderinamumo patikra ir kainos pasiūlymas
Specialusis tiekimas patvirtinamas atskirai. Atsiųskite aiškią duomenų lentelės nuotrauką, turimą dalies kodą, reikalingų komplektų skaičių ir pristatymo vietą. Pateiksime pasiūlymą su kaina, prieinamumu ir pristatymo terminu.
Teirautis HARDVANES · WhatsApp
Iliustracinė nuotrauka iš HARDVANES katalogo. X serijos variantas patvirtinamas pagal dalies kodą; nuotraukoje matomi žymėjimai nepakeičia gaminio parinkimo duomenų.
Siūlomas gaminys yra HARDVANES. Gamintojų pavadinimai ir jų originalūs kodai naudojami atsarginės dalies paskirčiai ir suderinamumui nustatyti.
Susijęs katalogas ir dokumentacija
Latviešu
Speciālā grafīta lāpstiņas Becker KVX / KDX 3.60 / 3.80
Speciālā grafīta lāpstiņu komplekts Becker KVX / KDX 3.60 / 3.80, X sērija. Pirms piegādes apstiprināšanas jāpārbauda pilns modeļa apzīmējums, variants, sērijas numurs un datu plāksnītē norādītais Index.
Produkta dati un saderība
| Rezerves daļas zīmols | HARDVANES |
|---|---|
| Iekārtas modelis | Becker KVX / KDX 3.60 / 3.80 |
| Sērija | X sērija · Speciālie modeļi |
| Produktu līnija | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiāls | Speciālais grafīts X sērijai |
| Pašreizējais oriģinālais kods | 90140100004 |
| Pašreizējais WN kods | WN 124-252 |
| Kataloga SKU | 90140100004 |
| Lāpstiņu skaits komplektā | 4 |
| Nominālie izmēri uzziņai | 170 × 37 × 4 mm |
| Norādītie saderīgie modeļi | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Cena, pieejamība un piegāde | Pēc pieprasījuma |
Nominālie izmēri palīdz noteikt nepieciešamo izstrādājumu. Dažādiem variantiem var būt vajadzīgs cits komplekts vai atšķirīgi izmēri; HARDVANES rezerves daļas galīgos izmērus un pielaides apstiprina piedāvājumā.
Dokumentētie varianti detaļas izvēlei
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Šajā aprakstā norādītie modeļi un varianti palīdz izvēlēties detaļu. Galīgo saderību apstiprina pēc iekārtas datu plāksnītes un dokumentācijas.
Lāpstiņu funkcija
Lāpstiņas pārvietojas rotora rievās un saskaras ar sūkņa korpusa iekšējo virsmu. To ģeometrija, materiāls un stāvoklis ietekmē vakuuma vai spiediena iekārtas darbību.
Materiāls un izgatavošana
X sērijā izmanto šim pielietojumam izvēlētu speciālo grafītu. To nedrīkst automātiski aizstāt ar standarta grafīta komplektu, pat ja modeļa nosaukums vai izmēri šķiet līdzīgi.
Kā izvēlēties pareizo komplektu
- Pārbaudiet pilnu modeļa apzīmējumu datu plāksnītē un ražotāja dokumentācijā norādītos detaļu kodus.
- Salīdziniet vienas lāpstiņas izmērus un detaļu skaitu komplektā; nenosakiet daudzumu tikai pēc komerciālā koda.
- Ja ir šaubas par variantu, pirms pirkuma nosūtiet datu plāksnītes fotoattēlu un izmērus.
Ar sūkņa nosaukuma sakritību vien nepietiek rezerves daļas izvēlei. Pēc iekārtas dokumentācijas pārbaudiet kodu, izmērus, lāpstiņu skaitu un iekārtas variantu.
Nodiluma pārbaude un apkope
Nodilums ir atkarīgs no temperatūras, griešanās ātruma, darba stundām un lietošanas apstākļiem. Pārbaudiet lāpstiņas un nomainiet komplektu saskaņā ar ražotāja rokasgrāmatā norādītajām robežvērtībām un procedūru.
- Aplūzušas malas, atslāņošanās, plaisas vai lāpstiņas virsmu bojājumi.
- Deformācijas, pārkaršanas pazīmes vai nogulšņu uzkrāšanās iekārtas iekšpusē.
- Izmēri ir mazāki par pieļaujamo nodiluma robežu vai ir sasniegts rokasgrāmatā noteiktais apkopes intervāls.
Pirms apkopes apturiet iekārtu un atvienojiet enerģijas avotus. Ievērojiet uzstādīšanas virzienu, tīrības prasības un ražotāja norādījumus. Nepievienojiet eļļu vai smērvielu sūknim, kas paredzēts darbam bez eļļošanas.
Saderības pārbaude un cenas piedāvājums
Speciāla piegāde, kas jāapstiprina atsevišķi. Nosūtiet salasāmu datu plāksnītes fotoattēlu, pieejamo detaļas kodu, komplektu skaitu un piegādes vietu, lai saņemtu piedāvājumu ar cenu, pieejamību un piegādes termiņu.
Ilustratīvs fotoattēls no HARDVANES kataloga. X sērijas izpildījumu apstiprina pēc detaļas koda; attēlā redzamie marķējumi neaizstāj detaļas izvēles datus.
Piedāvātais produkts ir HARDVANES. Ražotāju nosaukumi un to oriģinālie kodi tiek izmantoti rezerves daļas pielietojuma un saderības noteikšanai.
Lāpstiņu nomaiņas rokasgrāmata
Saistītais katalogs un dokumentācija
Čeština
Lamely Becker KVX / KDX 3.60 / 3.80 ze speciálního grafitu
Sada lamel Becker KVX / KDX 3.60 / 3.80 ze speciálního grafitu řady X. Před potvrzením dodávky je nutné ověřit úplné označení modelu, variantu, výrobní číslo a Index na typovém štítku.
Údaje o produktu a kompatibilita
| Značka náhradního dílu | HARDVANES |
|---|---|
| Model zařízení | Becker KVX / KDX 3.60 / 3.80 |
| Řada | Řada X · Speciální modely |
| Produktová řada | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Materiál | Speciální grafit pro řadu X |
| Aktuální původní objednací číslo | 90140100004 |
| Aktuální kód WN | WN 124-252 |
| Katalogové SKU | 90140100004 |
| Počet lamel v sadě | 4 |
| Orientační jmenovité rozměry | 170 × 37 × 4 mm |
| Uvedené kompatibilní modely | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Cena, dostupnost a dodání | Na vyžádání |
Jmenovité rozměry slouží jako vodítko při poptávce. Jednotlivé varianty mohou vyžadovat jinou sadu nebo jiné rozměry; konečné rozměry a tolerance náhradního dílu HARDVANES budou potvrzeny v nabídce.
Dokumentované varianty pro výběr dílu
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Modely a varianty uvedené v tomto popisu slouží k výběru dílu. Konečná kompatibilita se potvrzuje podle typového štítku a dokumentace zařízení.
Funkce lamel
Lamely se pohybují v drážkách rotoru a přiléhají k vnitřnímu povrchu tělesa vývěvy. Jejich geometrie, materiál a stav ovlivňují funkci zařízení pro vytváření vakua nebo přetlaku.
Materiál a výroba
Řada X používá speciální grafit vybraný pro tuto aplikaci. Nelze jej automaticky nahradit sadou ze standardního grafitu, i když se název modelu nebo rozměry zdají podobné.
Jak vybrat správnou sadu
- Ověřte úplné označení modelu na typovém štítku a objednací čísla uvedená v dokumentaci výrobce.
- Porovnejte rozměry jedné lamely a počet kusů v sadě; množství neurčujte pouze podle obchodního kódu.
- Pokud si nejste jisti variantou, před nákupem zašlete fotografii typového štítku a rozměry.
Shodný název vývěvy k výběru náhradního dílu nestačí. Podle dokumentace zařízení porovnejte objednací číslo, rozměry, počet lamel a variantu zařízení.
Kontrola opotřebení a údržba
Opotřebení závisí na teplotě, otáčkách, provozních hodinách a podmínkách použití. Lamely kontrolujte a sadu vyměňujte podle mezních hodnot a postupu uvedených v návodu výrobce.
- Odštípnuté hrany, odlupování vrstev, praskliny nebo poškození ploch lamely.
- Deformace, známky přehřátí nebo nahromaděné nečistoty uvnitř zařízení.
- Rozměry pod mezí opotřebení nebo dosažení intervalu údržby uvedeného v návodu.
Před údržbou zařízení zastavte a odpojte od zdrojů energie. Dodržujte orientaci při montáži, čistotu a pokyny výrobce. Do vývěvy určené pro suchý provoz nepřidávejte olej ani mazivo.
Ověření kompatibility a cenová nabídka
Speciální dodávka podléhající potvrzení. Zašlete čitelnou fotografii typového štítku, dostupné objednací číslo, počet sad a místo dodání. Připravíme nabídku s cenou, dostupností a dodací lhůtou.
Kontaktovat HARDVANES · WhatsApp
Ilustrační fotografie z katalogu HARDVANES. Provedení řady X se potvrzuje podle objednacího čísla; označení viditelná na fotografii nenahrazují údaje pro výběr dílu.
Nabízený produkt je značky HARDVANES. Názvy výrobců a jejich původní objednací čísla se používají k určení aplikace a kompatibility náhradního dílu.
Související katalog a dokumentace
Català
Paletes Becker KVX / KDX 3.60 / 3.80 de grafit especial
Joc de paletes Becker KVX / KDX 3.60 / 3.80 de grafit especial, de la Sèrie X. Cal comprovar el model complet, la variant, el número de sèrie i l'Index de la placa abans de confirmar el subministrament.
Dades del producte i compatibilitat
| Marca del recanvi | HARDVANES |
|---|---|
| Model d'aplicació | Becker KVX / KDX 3.60 / 3.80 |
| Sèrie | Sèrie X · Models especials |
| Gamma | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Material | Grafit especial per a la Sèrie X |
| Referència original actual | 90140100004 |
| Codi WN actual | WN 124-252 |
| SKU del catàleg | 90140100004 |
| Paletes per joc | 4 |
| Mides nominals de referència | 170 × 37 × 4 mm |
| Models compatibles indicats | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| Preu, disponibilitat i lliurament | A consultar |
Les mides nominals serveixen per orientar la consulta. Les variants poden requerir un altre joc o mides diferents; les cotes i toleràncies definitives del recanvi HARDVANES es confirmen a l'oferta.
Variants documentades per a la selecció
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
Els models i les variants d'aquesta fitxa s'inclouen com a referències de selecció. La compatibilitat definitiva es confirma amb la placa i la documentació de l'equip.
Funció de les paletes
Les paletes es desplacen per les ranures del rotor i treballen contra la superfície interior del cos de la bomba. La geometria, el material i l'estat de les paletes influeixen en el funcionament de l'equip de buit o pressió.
Material i fabricació
La Sèrie X utilitza grafit especial seleccionat per a aquesta aplicació. No s'ha de substituir automàticament per un joc de grafit estàndard, encara que el nom del model o les mides semblin similars.
Com triar el joc correcte
- Comprova el model complet de la placa i les referències de la documentació del fabricant.
- Compara les mides d'una paleta i el nombre de peces del joc; no dedueixis la quantitat només a partir d'un codi comercial.
- Si tens dubtes sobre una variant, envia una fotografia de la placa i les mides abans de comprar.
La coincidència del nom de la bomba no és suficient per seleccionar el recanvi. Contrasta la referència, les mides, la quantitat de paletes i la variant de l'equip amb la documentació corresponent.
Revisió del desgast i manteniment
El desgast depèn de la temperatura, la velocitat de gir, les hores de treball i les condicions d'ús. Revisa les paletes i substitueix el joc segons els límits i el procediment del manual del fabricant.
- Vores estellades, delaminació, esquerdes o danys a les cares de la paleta.
- Deformacions, signes de sobreescalfament o acumulació de residus a l'interior de l'equip.
- Mides inferiors al límit de desgast o interval de manteniment assolit segons el manual.
Abans del manteniment, atura i aïlla l'equip. Respecta l'orientació de muntatge, la neteja i les instruccions del fabricant. No afegeixis oli o greix a una bomba que hagi de treballar en sec.
Consulta de compatibilitat i pressupost
Subministrament especial subjecte a confirmació. Envia una fotografia llegible de la placa, la referència disponible, el nombre de jocs i la destinació per rebre una oferta amb preu, disponibilitat i termini.
Consultar HARDVANES · WhatsApp
Fotografia il·lustrativa del catàleg HARDVANES. La versió de la Sèrie X es confirma segons la referència; les marques visibles a la imatge no substitueixen les dades de selecció.
El producte ofert és HARDVANES. Els noms dels fabricants i les seves referències originals s'utilitzen per identificar l'aplicació i la compatibilitat del recanvi.
Catàleg i documentació relacionats
العربية
ريش Becker KVX / KDX 3.60 / 3.80 من الجرافيت الخاص
طقم ريش Becker KVX / KDX 3.60 / 3.80 من الجرافيت الخاص، ضمن سلسلة X. يتطلب الاختيار التحقق من اسم الطراز الكامل والنسخة والرقم التسلسلي وبيان Index الموجود على لوحة البيانات قبل تأكيد التوريد.
بيانات المنتج والتوافق
| العلامة التجارية لقطعة الغيار | HARDVANES |
|---|---|
| طراز المعدة المستهدفة | Becker KVX / KDX 3.60 / 3.80 |
| السلسلة | سلسلة X · طرازات خاصة |
| فئة المنتج | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| المادة | جرافيت خاص لسلسلة X |
| الرقم المرجعي الأصلي الحالي | 90140100004 |
| رمز WN الحالي | WN 124-252 |
| رمز SKU في الكتالوج | 90140100004 |
| عدد الريش في الطقم | 4 |
| الأبعاد الاسمية المرجعية | 170 × 37 × 4 mm |
| الطرازات المتوافقة المذكورة | KDX 3.60 / KDX 3.80 / KVX 3.60 / KVX 3.60/0-54 / KVX 3.80 / KVX 3.80/0-54 |
| السعر والتوفر والتسليم | يرجى الاستفسار |
تساعد الأبعاد الاسمية في الاختيار الأولي. قد تتطلب بعض النسخ طقماً آخر أو أبعاداً مختلفة؛ وتُؤكد الأبعاد النهائية وتفاوتات التصنيع لقطعة غيار HARDVANES في عرض السعر.
النسخ الموثقة للاختيار
- KDX 3.60
- KDX 3.60 (Index F)
- KDX 3.80
- KDX 3.80 (Index F)
- KVX 3.60
- KVX 3.60 (Index F)
- KVX 3.60/0-54
- KVX 3.60/0-54 (Index F)
- KVX 3.80
- KVX 3.80 (Index F)
- KVX 3.80/0-54
- KVX 3.80/0-54 (Index F)
أُدرجت الطرازات والنسخ في هذه الصفحة كمراجع للاختيار. ويُؤكد التوافق النهائي باستخدام لوحة البيانات ووثائق المعدة.
وظيفة الريش
تنزلق الريش داخل مجاري العضو الدوار وتعمل بالتلامس مع السطح الداخلي لجسم المضخة. وتؤثر أبعادها الهندسية ومادتها وحالتها في تشغيل معدات التفريغ أو الضغط.
المادة والتصنيع
تستخدم سلسلة X جرافيت خاصاً اختير لهذا الاستخدام. ولا ينبغي استبداله تلقائياً بطقم من الجرافيت القياسي، حتى لو بدا اسم الطراز أو الأبعاد متشابهاً.
كيفية اختيار الطقم الصحيح
- تحقق من اسم الطراز الكامل على لوحة البيانات والأرقام المرجعية في وثائق الشركة المصنعة.
- قارن أبعاد ريشة واحدة وعدد القطع في الطقم؛ ولا تستنتج الكمية من رمز تجاري وحده.
- إذا كانت هناك شكوك بشأن إحدى النسخ، فأرسل صورة لوحة البيانات والأبعاد قبل الشراء.
لا يكفي تطابق اسم المضخة لاختيار قطعة الغيار. قارن الرقم المرجعي والأبعاد وعدد الريش ونسخة المعدة بالبيانات الواردة في وثائقها.
فحص التآكل والصيانة
يعتمد التآكل على درجة الحرارة وسرعة الدوران وساعات العمل وظروف الاستخدام. افحص الريش واستبدل الطقم وفقاً للحدود والإجراءات المحددة في دليل الشركة المصنعة.
- تفتت الحواف أو انفصال طبقات المادة أو وجود شقوق أو تلف في أسطح الريشة.
- تشوهات أو علامات ارتفاع مفرط في الحرارة أو تراكم بقايا داخل المعدة.
- انخفاض الأبعاد عن حد التآكل أو بلوغ موعد الصيانة المحدد في الدليل.
قبل الصيانة، أوقف المعدة واعزلها عن مصادر الطاقة. التزم باتجاه التركيب ومتطلبات النظافة وتعليمات الشركة المصنعة. لا تضف زيتاً أو شحماً إلى مضخة مصممة للعمل الجاف.
الاستفسار عن التوافق وطلب عرض سعر
توريد خاص يخضع للتأكيد. أرسل صورة واضحة للوحة البيانات والرقم المرجعي المتاح وعدد الأطقم ووجهة التسليم للحصول على عرض يتضمن السعر والتوفر ومدة التسليم.
التواصل مع HARDVANES · WhatsApp
صورة توضيحية من كتالوج HARDVANES. تُؤكد مواصفات سلسلة X حسب الرقم المرجعي؛ ولا تحل العلامات الظاهرة في الصورة محل بيانات الاختيار.
المنتج المعروض من علامة HARDVANES. تُستخدم أسماء الشركات المصنعة وأرقامها المرجعية الأصلي لتحديد الاستخدام والتوافق مع قطعة الغيار.
الكتالوج والوثائق ذات الصلة
Compatibilidades de selección
Español
Compatibilidades de selección
| Equipos compatibles — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Equipos compatibles — SCHMALZ | EVE-TR-X-80 |
| Referencias originales de compatibilidad — BECKER | WN 124-252 · 90140100004 |
| Paletas por juego | 4 |
English
Compatibility for part selection
| Compatible equipment — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Compatible equipment — SCHMALZ | EVE-TR-X-80 |
| Original compatibility references — BECKER | WN 124-252 · 90140100004 |
| Vanes per set | 4 |
Deutsch
Kompatibilität zur Teileauswahl
| Kompatible Geräte — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Kompatible Geräte — SCHMALZ | EVE-TR-X-80 |
| Original-Vergleichsnummern — BECKER | WN 124-252 · 90140100004 |
| Schieber pro Satz | 4 |
Русский
Совместимость для выбора запчастей
| Совместимое оборудование — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Совместимое оборудование — SCHMALZ | EVE-TR-X-80 |
| Оригинальные номера для проверки совместимости — BECKER | WN 124-252 · 90140100004 |
| Лопаток в комплекте | 4 |
Français
Compatibilités pour la sélection
| Équipements compatibles — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Équipements compatibles — SCHMALZ | EVE-TR-X-80 |
| Références d’origine pour compatibilité — BECKER | WN 124-252 · 90140100004 |
| Palettes par jeu | 4 |
Italiano
Compatibilità per la selezione
| Apparecchiature compatibili — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Apparecchiature compatibili — SCHMALZ | EVE-TR-X-80 |
| Riferimenti originali di compatibilità — BECKER | WN 124-252 · 90140100004 |
| Palette per set | 4 |
Português
Compatibilidades para seleção
| Equipamentos compatíveis — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Equipamentos compatíveis — SCHMALZ | EVE-TR-X-80 |
| Referências originais de compatibilidade — BECKER | WN 124-252 · 90140100004 |
| Palhetas por jogo | 4 |
简体中文
选型兼容性
| 兼容设备 — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| 兼容设备 — SCHMALZ | EVE-TR-X-80 |
| 用于核对兼容性的原厂编号 — BECKER | WN 124-252 · 90140100004 |
| 每套旋片数量 | 4 |
Nederlands
Compatibiliteit voor onderdeelkeuze
| Compatibele apparatuur — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Compatibele apparatuur — SCHMALZ | EVE-TR-X-80 |
| Originele compatibiliteitsreferenties — BECKER | WN 124-252 · 90140100004 |
| Schuiven per set | 4 |
Suomi
Yhteensopivuus osan valintaan
| Yhteensopivat laitteet — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Yhteensopivat laitteet — SCHMALZ | EVE-TR-X-80 |
| Alkuperäiset yhteensopivuusviitteet — BECKER | WN 124-252 · 90140100004 |
| Lamelleja sarjassa | 4 |
Svenska
Kompatibilitet för val av reservdel
| Kompatibel utrustning — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Kompatibel utrustning — SCHMALZ | EVE-TR-X-80 |
| Originalreferenser för kompatibilitet — BECKER | WN 124-252 · 90140100004 |
| Lameller per sats | 4 |
Norsk bokmål
Kompatibilitet for valg av reservedel
| Kompatibelt utstyr — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Kompatibelt utstyr — SCHMALZ | EVE-TR-X-80 |
| Originalreferanser for kompatibilitet — BECKER | WN 124-252 · 90140100004 |
| Lameller per sett | 4 |
Lietuvių
Suderinamumas daliai parinkti
| Suderinama įranga — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Suderinama įranga — SCHMALZ | EVE-TR-X-80 |
| Originalūs suderinamumo kodai — BECKER | WN 124-252 · 90140100004 |
| Mentelių skaičius komplekte | 4 |
Latviešu
Saderība rezerves daļas izvēlei
| Saderīgās iekārtas — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Saderīgās iekārtas — SCHMALZ | EVE-TR-X-80 |
| Oriģinālie saderības kodi — BECKER | WN 124-252 · 90140100004 |
| Lāpstiņu skaits komplektā | 4 |
Čeština
Kompatibilita pro výběr dílu
| Kompatibilní zařízení — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Kompatibilní zařízení — SCHMALZ | EVE-TR-X-80 |
| Původní objednací čísla pro kompatibilitu — BECKER | WN 124-252 · 90140100004 |
| Lamel v sadě | 4 |
Català
Compatibilitats per a la selecció
| Equips compatibles — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| Equips compatibles — SCHMALZ | EVE-TR-X-80 |
| Referències originals de compatibilitat — BECKER | WN 124-252 · 90140100004 |
| Paletes per joc | 4 |
العربية
التوافق لاختيار قطعة الغيار
| المعدات المتوافقة — BECKER | KDX 3.60 · KDX 3.80 · KVX 3.60 · KVX 3.80 |
|---|---|
| المعدات المتوافقة — SCHMALZ | EVE-TR-X-80 |
| الأرقام الأصلية للتحقق من التوافق — BECKER | WN 124-252 · 90140100004 |
| عدد الريش في الطقم | 4 |
| Serie | Serie X |
|---|---|
| Material | Grafito especial |
| Gama | HIGH PERFORMANCE SPECIAL CARBON GRAPHITE |
| Modelos Becker | KDX 3.60, KDX 3.80, KVX 3.60, KVX 3.60/0-54, KVX 3.80, KVX 3.80/0-54 |
| Paletas por juego | 4 |
| Referencia original | 90140100004 |
| Referencia WN | WN 124-252 |
| Precio | A consultar |
| Referencia Hardvanes | H170374/4 |
| Largo de paleta (mm) | 170 |
| Altura de paleta (mm) | 37 |
| Espesor de paleta (mm) | 4 |
| Tipo de medidas | Nominales de referencia; comprobar variante e Index. |
| Modelos compatibles | BECKER KDX 3.60, BECKER KDX 3.80, BECKER KVX 3.60, BECKER KVX 3.80, SCHMALZ EVE-TR-X-80 |
Productos Relacionados
-
Paletas Orion KRF 15 04009564010 04101754010
El precio original era: 121,13€.88,90€El precio actual es: 88,90€. -
Paletas DVP SB 40 H100434/4
El precio original era: 166,90€.158,90€El precio actual es: 158,90€. -
Paletas Becker T 3.41 DSK 90135200007 WN 124-161 BG 21
El precio original era: 223,90€.178,90€El precio actual es: 178,90€. -
Paletas Becker DVT 2.140 90133400007 WN 124-031 BG 21
El precio original era: 353,90€.299,90€El precio actual es: 299,90€.
Valoraciones
No hay valoraciones aún.
